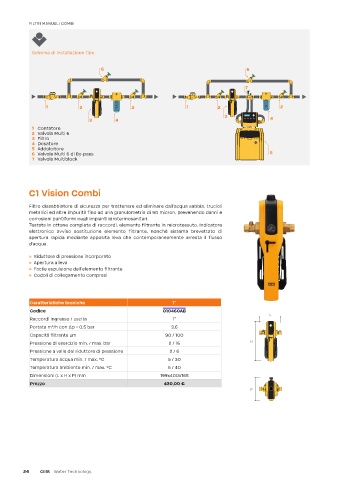

Page 24 - CILLIT WATER TECHNOLOGY - CATALISTINO IDRODOMESTICI 2025

FILTRI MANUALI COMBI

Schema di installazione tipo

6 6

7

1 2 2 1 2 2
3
3 4 4
1 Contatore
2 Valvola Multi 6
3 Filtro
4 Dosatore
5 Addolcitore
6 Valvola Multi 6 di By-pass 7 5
7 Valvola Multiblock

C1 Vision Combi

Filtro dissabbiatore di sicurezza per trattenere ed eliminare dall’acqua sabbia, trucioli
metallici ed altre impurità fino ad una granulometria di 90 micron, prevenendo danni e
corrosioni puntiformi negli impianti idrotermosanitari.
Testata in ottone completa di raccordi, elemento filtrante in microtessuto, indicatore
elettronico avviso sostituzione elemento filtrante, nonchè sistema brevettato di
apertura rapida mediante apposita leva che contemporaneamente arresta il flusso
d’acqua.

» Riduttore di pressione incorporato
» Apertura a leva
» Facile espulsione dell’elemento filtrante
» Codoli di collegamento compresi

Caratteristiche tecniche 1"
Codice 010460AB
L
Raccordi ingresso / uscita 1"
3
Portata m /h con Δp = 0,5 bar 3,6
Capacità filtrante µm 90 / 100
Pressione di esercizio min. / max. bar 2 / 16 H
Pressione a valle del riduttore di pressione 2 / 6
Temperatura acqua min. / max. °C 5 / 30
Temperatura ambiente min. / max. °C 5 / 40
Dimensioni (L x H x P) mm 199x400x165
Prezzo 430,00 €
P

24 Cillit - Water Technology.
