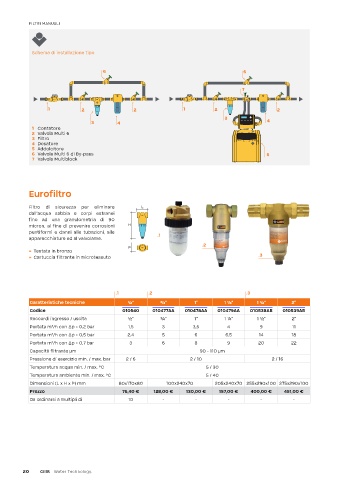

Page 20 - CILLIT WATER TECHNOLOGY - CATALISTINO IDRODOMESTICI 2025

FILTRI MANUALI

Schema di installazione tipo

6 6

7

1 2 2 1 2 2
3
3 4 4
1 Contatore
2 Valvola Multi 6
3 Filtro
4 Dosatore
5 Addolcitore
6 Valvola Multi 6 di By-pass 7 5
7 Valvola Multiblock

Eurofiltro

Filtro di sicurezza per eliminare L
dall’acqua sabbia e corpi estranei
fino ad una granulometria di 90
micron, al fine di prevenire corrosioni H
puntiformi e danni alle tubazioni, alle .1
apparecchiature ed al valvolame.
.2
P
» Testata in bronzo
» Cartuccia filtrante in microtessuto .3

.1 .2 .3
Caratteristiche tecniche ½“ ¾“ 1’’ 1 ¼“ 1 ½“ 2’’
Codice 010540 010477AA 010478AA 010479AA 010538AB 010539AB
Raccordi ingresso / uscita ½“ ¾“ 1“ 1 ¼“ 1 ½“ 2“
Portata m /h con Δp = 0,2 bar 1,5 3 3,5 4 9 11
3
Portata m /h con Δp = 0,5 bar 2,4 5 6 6,5 14 18
3
Portata m /h con Δp = 0,7 bar 3 6 8 9 20 22
3
Capacità filtrante µm 90 - 110 µm
Pressione di esercizio min. / max. bar 2 / 6 2 / 10 2 / 16
Temperatura acqua min. / max. °C 5 / 30
Temperatura ambiente min. / max. °C 5 / 40
Dimensioni (L x H x P) mm 80x170x80 100x240x70 205x240x70 255x290x100 275x290x100
Prezzo 76,40 € 128,00 € 130,00 € 157,00 € 400,00 € 451,00 €
Da ordinarsi a multipli di 10 - - - - -
