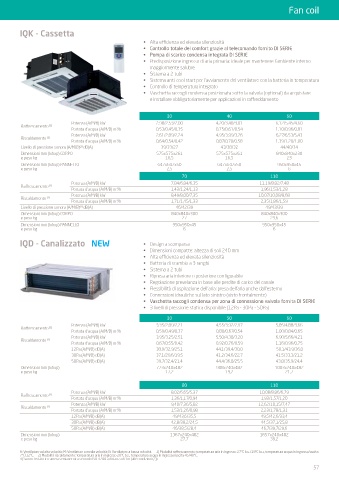

Fan coil

IQK - Cassetta
• Alta efficienza ed elevata silenziosità
• Controllo totale del comfort grazie al telecomando fornito DI SERIE
• Pompa di scarico condensa integrata DI SERIE
• Predisposizione ingresso di aria primaria: ideale per mantenere l’ambiente interno
maggiormente salubre
• Sistema a 2 tubi
• Sistema anti-cool start per l’avviamento del ventilatore con la batteria in temperatura
• Controllo di temperatura integrato
• Vaschetta raccogli condensa posizionata sotto la valvola (optional) da acquistare
e installare obbligatoriamente per applicazioni in raffreddamento

30 40 60
Potenza (A/M/B) kW 2,98/2,53/2,00 4,20/3,48/3,01 6,12/5,45/4,60
Raffrescamento (1)
Portata d’acqua (A/M/B) m 3 /h 0,53/0,45/0,35 0,75/0,61/0,54 1,10/0,96/0,81
Potenza (A/M/B) kW 2,61/2,89/2,24 4,95/3,99/3,26 6,27/6,53/5,43
Riscaldamento (2)
Portata d’acqua (A/M/B) m 3 /h 0,64/0,54/0,42 0,87/0,70/0,58 1,39/1,20/1,00
Livello di pressione sonora (A/M/B) (3) dB(A) 39/33/27 43/38/32 44/40/34
Dimensioni mm (lxhxp) CORPO 575x575x261 575x575x261 840x840x230
e peso kg 16,5 16,5 23
Dimensioni mm (lxhxp) PANNELLO 647x647x50 647x647x50 950x950x45
e peso kg 2,5 2,5 6
70 110
Potenza (A/M/B) kW 7,84/6,84/6,35 11,19/8,82/7,48
Raffrescamento (1)
Portata d’acqua (A/M/B) m 3 /h 1,43/1,24/1,13 1,96/1,53/1,28
Potenza (A/M/B) kW 8,49/8,00/7,35 10,07/10,08/8,68
Riscaldamento (2)
Portata d’acqua (A/M/B) m 3 /h 1,71/1,45/1,33 2,35/1,86/1,59
Livello di pressione sonora (A/M/B) (3) dB(A) 46/42/39 49/43/39
Dimensioni mm (lxhxp) CORPO 840x840x300 840x840x300
e peso kg 27 29,6
Dimensioni mm (lxhxp) PANNELLO 950x950x45 950x950x45
e peso kg 6 6
IQD - Canalizzato NEW • Design a scomparsa
• Dimensioni compatte: altezza di soli 240 mm
• Alta efficienza ed elevata silenziosità
• Batteria di scambio a 3 ranghi
• Sistema a 2 tubi
• Ripresa aria inferiore o posteriore configurabile
• Regolazione prevelanza in base alle perdite di carico del canale
• Flessibilità di aspirazione dell’aria: presa dell’aria anche dall’esterno
• Connessioni idrauliche sul lato sinistro (visto frontalmente)
• Vaschetta raccogli condensa per zona di connessione valvola fornita DI SERIE
• 3 livelli di pressione statica disponibile (12Pa - 30Pa - 50Pa)
30 50 60
Potenza (A/M/B) kW 3,35/2,89/2,21 4,55/3,92/2,97 5,85/4,88/3,66
Raffrescamento (1)
Portata d’acqua (A/M/B) m 3 /h 0,59/0,49/0,37 0,80/0,67/0,54 1,00/0,84/0,65
Potenza (A/M/B) kW 3,95/3,25/2,51 5,50/4,38/3,20 6,90/5,66/4,21
Riscaldamento (2)
Portata d’acqua (A/M/B) m 3 /h 0,67/0,55/0,42 0,92/0,76/0,59 1,16/0,96/0,75
12Pa (A/M/B) dB(A) 38,9/32,9/25,1 44,1/39,4/30,0 50,1/43,9/36,0
30Pa (A/M/B) dB(A) 37,1/29,6/19,5 41,2/34,6/22,7 41,5/33,3/21,2
50Pa (A/M/B) dB(A) 39,7/32,4/21,4 44,4/36,8/25,5 43,8/35,9/24,4
Dimensioni mm (lxhxp) 773x240x482 908x240x482 1003x240x482
e peso kg 17,2 19,2 21,7
80 110
Potenza (A/M/B) kW 8,02/6,65/5,37 10,08/8,86/6,79
Raffrescamento (1)
Portata d’acqua (A/M/B) m 3 /h 1,36/1,17/0,94 1,93/1,57/1,20
Potenza (A/M/B) kW 9,40/7,36/5,82 12,62/10,15/7,47
Riscaldamento (2)
Portata d’acqua (A/M/B) m 3 /h 1,53/1,26/0,98 2,23/1,78/1,31
12Pa (A/M/B) dB(A) 49/43,6/35,5 49,5/42,6/33,4
30Pa (A/M/B) dB(A) 42,8/38,2/24,5 44,5/37,1/25,8
50Pa (A/M/B) dB(A) 46/38,5/28,4 46,7/39,7/29,6
Dimensioni mm (lxhxp) 1367x240x482 1657x240x482
e peso kg 27,7 39,2
A: Ventilatore ad alta velocità; M: Ventilatore a media velocità; B: Ventilatore a bassa velocità. - 1) Modalità raffrescamento: temperatura aria in ingresso 27°C b.s. /19°C b.u., temperatura acqua in ingresso/uscita
7°C/12°C. - 2) Modalità riscaldamento: temperatura aria in ingresso 20°C b.s., temperatura acqua in ingresso/uscita 45/40°C.
3) Suono testato in camera semianecoica secondo ISO 3744 a distanza di 1m (alle condizioni (2)).
