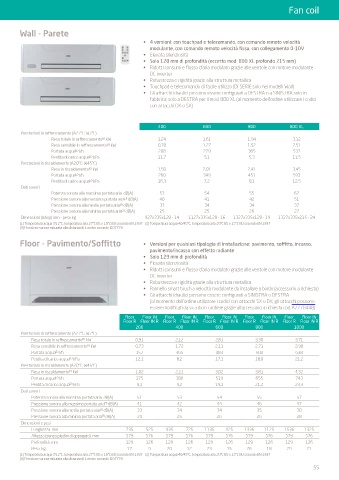

Page 55 - BAXI - SMART COLLECTION SETTEMBRE 2024

Fan coil

Wall - Parete
• 4 versioni: con touchpad e telecomando, con comando remoto velocità
modulante, con comando remoto velocità fissa, con collegamento 0-10V
• Elevata silenziosità
• Solo 128 mm di profondità (eccetto mod. 800 XL profondo 215 mm)
• Ridotti consumi e flusso d’aria modulato grazie alle ventole con motore modulante
DC inverter
• Robustezza e rigidità grazie alla struttura metallica
• Touchpad e telecomando di facile utilizzo (DI SERIE solo nei modelli Wall)
• Gli attacchi idraulici possono essere configurati a DESTRA o a SINISTRA solo in
fabbrica; solo a DESTRA per il mod. 800 XL (al momento dell’ordine utilizzare i codici
con attacchi DX o SX)

400 600 800 800 XL
Prestazioni in raffrescamento (A27°C; W7°C)
Resa totale in raffrescamento (1) kW 1,24 1,61 1,94 3,12
Resa sensibile in raffrescamento (1) kW 0,78 1,27 1,52 2,51
Portata acqua (1) l/h 208 279 365 537
Perdita di carico acqua (1) kPa 11,7 5,1 5,3 11,5
Prestazioni in riscaldamento (A20°C; W45°C)
Resa in riscaldamento (2) kW 1,50 2,01 2,41 3,45
Portata acqua (2) l/h 260 349 451 593
Perdita di carico acqua (2) kPa 16,3 7,2 8,1 12,5
Dati sonori
Potenza sonora alla massima portata aria dB(A) 53 54 55 62
Pressione sonora alla massima portata aria (3) dB(A) 40 41 42 51
Pressione sonora alla media portata aria (3) dB(A) 33 34 34 37
Pressione sonora alla minima portata aria (3) dB(A) 25 25 26 27
Dimensioni (lxhxp) mm - peso kg 927x335x128 - 14 1127x335x128 - 16 1327x335x128 - 19 1327x335x215 - 24
(1) Temperatura acqua 7/12°C, temperatura aria 27°C BS e 19°C BU secondo EN 1397 - (2) Temperatura acqua 40/45°C, temperatura aria 20°C BS e 15°C BU secondo EN 1397
(3) Pressione sonora misurata alla distanza di 1 metro secondo ISO7779
Floor - Pavimento/Soffitto • Versioni per qualsiasi tipologia di installazione: pavimento, soffitto, incasso,
pavimento/incasso con effetto radiante
• Solo 129 mm di profondità
• Elevata silenziosità
• Ridotti consumi e flusso d’aria modulato grazie alle ventole con motore modulante
DC inverter
• Robustezza e rigidità grazie alla struttura metallica
• Pannello smart touch a velocità modulante da installare a bordo (accessorio a richiesta)
• Gli attacchi idraulici possono essere configurati a SINISTRA o DESTRA
(al momento dell’ordine utilizzare i codici con attacchi SX o DX; gli attacchi possono
essere modificati da sx a dx in cantiere grazie all’accessorio a richiesta cod. A7776448)
Floor Floor IN Floor Floor IN Floor Floor IN Floor Floor IN Floor Floor IN
Floor R Floor IN R Floor R Floor IN R Floor R Floor IN R Floor R Floor IN R Floor R Floor IN R
200 400 600 800 1000
Prestazioni in raffrescamento (A27°C; W7°C)
Resa totale in raffrescamento (1) kW 0,91 2,12 2,81 3,30 3,71
Resa sensibile in raffrescamento (1) kW 0,73 1,72 2,11 2,71 2,90
Portata acqua (1) l/h 157 365 483 568 638
Perdita di carico acqua (1) kPa 12,1 8,2 17,1 18,0 21,2
Prestazioni in riscaldamento (A20°C; W45°C)
Resa in riscaldamento kW 1,02 2,21 3,02 3,81 4,32
(2)
Portata acqua (2) l/h 175 380 519 655 743
Perdita di carico acqua (2) kPa 9,1 9,2 19,1 21,2 23,3
Dati sonori
Potenza sonora alla massima portata aria dB(A) 51 53 54 55 57
Pressione sonora alla massima portata aria dB(A) 41 42 44 46 47
(3)
Pressione sonora alla media portata aria (3) dB(A) 33 34 34 35 38
Pressione sonora alla minima portata aria (3) dB(A) 24 25 26 26 28
Dimensioni e pesi
Lunghezza mm 735 525 935 725 1135 925 1336 1125 1536 1325
Altezza (senza piedini di appoggio) mm 579 576 579 576 579 576 579 576 579 576
Profondità mm 129 126 129 126 129 126 129 126 129 126
Peso kg 17 9 20 12 23 15 26 18 29 21
(1) Temperatura acqua 7/12°C, temperatura aria 27°C BS e 19°C BU secondo EN 1397 - (2) Temperatura acqua 40/45°C, temperatura aria 20°C BS e 15°C BU secondo EN 1397
(3) Pressione sonora misurata alla distanza di 1 metro secondo ISO7779
55
