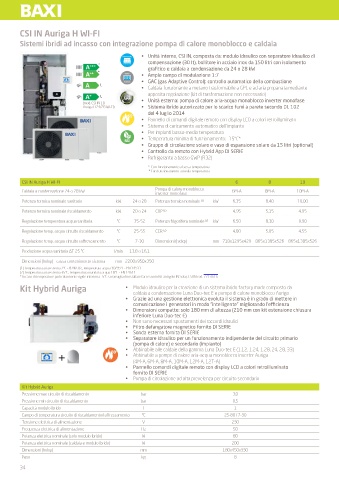

Page 34 - BAXI - SMART COLLECTION SETTEMBRE 2024

CSI IN Auriga H WI-FI
Sistemi ibridi ad incasso con integrazione pompa di calore monoblocco e caldaia
• Unità interna, CSI IN, composta da: modulo idraulico con separatore idraulico di
compensazione (30 lt), bollitore in acciaio inox da 150 litri con isolamento
*
grafitico e caldaia a condensazione da 24 o 28 kW

• Ampio campo di modulazione 1:7
• GAC (gas Adaptive Control): controllo automatico della combustione
L
• Caldaia funzionante a metano trasformabile a GPL e ad aria propanata mediante
apposita regolazione (kit di trasformazione non necessario)
L
• Unità esterna: pompa di calore aria-acqua monoblocco inverter monofase
(mod. CSI IN 10
Auriga H 24/28 WI-FI) • Sistema ibrido autorizzato per lo scarico fumi a parete secondo DL 102
del 4 luglio 2014
• Pannello di comandi digitale remoto con display LCD a colori retroilluminato
• Sistema di caricamento automatico dell’impianto
• Per impianti bassa-media temperatura
• Temperatura minima di funzionamento: -15°C*
• Gruppo di circolazione solare e vaso di espansione solare da 15 litri (optional)
• Controllo da remoto con Hybrid App DI SERIE
• Refrigerante a basso GWP (R32)
* Con funzionamento a bassa temperatura
 Con funzionamento a media temperatura
CSI IN Auriga H WI-FI 6 8 10
Caldaia a condensazione 24 o 28 kW Pompa di calore monoblocco 6M-A 8M-A 10M-A
inverter monofase
Potenza termica nominale sanitario kW 24 o 28 Potenza termica nominale (1) kW 6,35 8,40 10,00
Potenza termica nominale riscaldamento kW 20 o 24 COP (1) 4,95 5,15 4,95
Regolazione temperatura acqua sanitaria °C 35-52 Potenza frigorifera nominale (2) kW 6,50 8,30 9,90
Regolazione temp. acqua circuito riscaldamento °C 25-55 EER (2) 4,80 5,05 4,55
Regolazione temp. acqua circuito raffrescamento °C 7-30 Dimensioni (hxlxp) mm 718x1295x429 865x1385x526 865x1385x526
Produzione acqua sanitaria ∆T 25 °C l/min 13,8 o 16,1
Dimensioni (hxlxp) - cassa contenimento sistema mm 2200x950x350
(1) Temperatura aria esterna 7°C – 87% U.R., temperatura acqua 30/35°C - EN 14511
(2) Temperatura aria esterna 35°C, temperatura mandata acqua 18°C - EN 14511
* In caso di temperature particolarmente rigide inferiori a -5°C si consiglia di installare l’accessorio Kit antigelo IN Solar, CSI IN cod. 7213615
Kit Hybrid Auriga • Modulo idraulico per la creazione di un sistema ibrido factory made composto da
caldaia a condensazione Luna Duo-tec E e pompa di calore monoblocco Auriga
• Grazie ad una gestione elettronica evoluta il sistema è in grado di mettere in
comunicazione i generatori in modo “intelligente” migliorando l’efficienza
• Dimensioni compatte: solo 180 mm di altezza (210 mm con kit estensione chiusura
inferiore Luna Duo-tec E)
• Non sono necessari spostamenti dei raccordi idraulici
• Filtro defangatore magnetico fornito DI SERIE
• Sonda esterna fornita DI SERIE
• Separatore idraulico per un funzionamento indipendente del circuito primario
(pompa di calore) e secondario (impianto)
• Abbinabile alle caldaie della gamma Luna Duo-tec E (1.12, 1.24, 1.28, 24, 28, 33)
+ • Abbinabile a pompe di calore aria-acqua monoblocco inverter Auriga
(4M-A, 6M-A, 8M-A, 10M-A, 12M-A, 12T-A)
• Pannello comandi digitale remoto con display LCD a colori retroilluminato
fornito DI SERIE
• Pompa di circolazione ad alta prevelenza per circuito secondario
Kit Hybrid Auriga
Pressione max circuito di riscaldamento bar 3,0
Pressione min circuito di riscaldamento bar 0,5
Capacità modulo ibrido l 1
Campo di temperatura circuito di riscaldamento/raffrescamento °C 25-80 / 7-30
Tensione elettrica di alimentazione V 230
Frequenza elettrica di alimentazione Hz 50
Potenza elettrica nominale (solo modulo ibrido) W 80
Potenza elettrica nominale (caldaia e modulo ibrido) W 200
Dimensioni (hxlxp) mm 180x450x330
Peso kg 8
34
