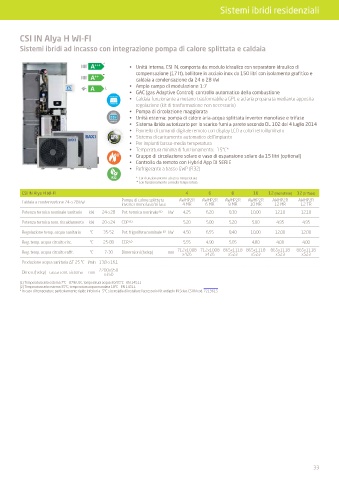

Page 33 - BAXI - SMART COLLECTION SETTEMBRE 2024

Sistemi ibridi residenziali

CSI IN Alya H WI-FI
Sistemi ibridi ad incasso con integrazione pompa di calore splittata e caldaia

*
• Unità interna, CSI IN, composta da: modulo idraulico con separatore idraulico di
 compensazione (17 lt), bollitore in acciaio inox da 150 litri con isolamento grafitico e
caldaia a condensazione da 24 o 28 kW
• Ampio campo di modulazione 1:7
L
• GAC (gas Adaptive Control): controllo automatico della combustione
• Caldaia funzionante a metano trasformabile a GPL e ad aria propanata mediante apposita
regolazione (kit di trasformazione non necessario)
• Pompa di circolazione maggiorata
• Unità esterna: pompa di calore aria-acqua splittata inverter monofase e trifase
• Sistema ibrido autorizzato per lo scarico fumi a parete secondo DL 102 del 4 luglio 2014
• Pannello di comandi digitale remoto con display LCD a colori retroilluminato
• Sistema di caricamento automatico dell’impianto
• Per impianti bassa-media temperatura
• Temperatura minima di funzionamento: -15°C*
• Gruppo di circolazione solare e vaso di espansione solare da 15 litri (optional)
• Controllo da remoto con Hybrid App DI SERIE
• Refrigerante a basso GWP (R32)
* Con funzionamento a bassa temperatura
 Con funzionamento a media temperatura
CSI IN Alya H WI-FI 4 6 8 10 12 (monofase) 12 (trifase)
Caldaia a condensazione 24 o 28 kW Pompa di calore splittata AWHP2R AWHP2R AWHP2R AWHP2R AWHP2R AWHP2R
12 MR
4 MR
12 TR
inverter monofase/trifase
10 MR
8 MR
6 MR
Potenza termica nominale sanitario kW 24 o 28 Pot. termica nominale (1) kW 4,25 6,20 8,30 10,00 12,10 12,10
Potenza termica nom. riscaldamento kW 20 o 24 COP (1) 5,20 5,00 5,20 5,00 4,95 4,95
Regolazione temp. acqua sanitaria °C 35-52 Pot. frigorifera nominale (2) kW 4,50 6,55 8,40 10,00 12,00 12,00
Reg. temp. acqua circuito risc. °C 25-80 EER (2) 5,55 4,90 5,05 4,80 4,00 4,00
712x1008 712x1008 865x1118 865x1118 865x1118 865x1118
Reg. temp. acqua circuito raffr. °C 7-30 Dimensioni (hxlxp) mm
x426 x426 x523 x523 x523 x523
Produzione acqua sanitaria ∆T 25 °C l/min 13,8 o 16,1
Dimen. (hxlxp) - cassa cont. sistema mm 2200x950
x350
(1) Temperatura aria esterna 7°C – 87% U.R., temperatura acqua 30/35°C - EN 14511
(2) Temperatura aria esterna 35°C, temperatura acqua mandata 18°C - EN 14511
* In caso di temperature particolarmente rigide inferiori a -5°C si consiglia di installare l’accessorio Kit antigelo IN Solar, CSI IN cod. 7213615

33
