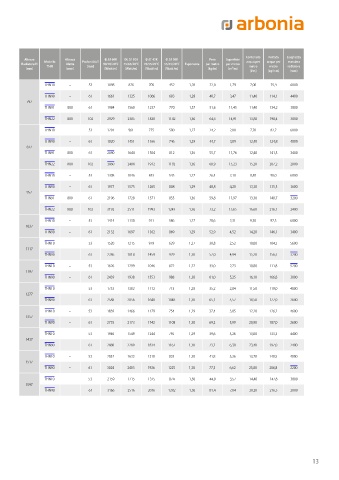

Page 13 - ARBONIA - LISTINO DECOTHERM PLUS 2022
P. 13
Contenuto Portata Larghezza
Altezza Altezza Φ ΔT 60K ΦL ΔT 50K Φ ΔT 42K Φ ΔT 30K Peso Superficie
massima
Radiatore H Modello Alette Profondità T 90/70/20°C 75/65/20°C 70/55/20°C 55/45/20°C Esponente per metro per metro acqua per acqua per radiatore
metro
[mm]
metro
THN
[mm] [mm] [Watt/m] [Watt/m] [Watt/m] [Watt /m] [kg/m] [m²/m]
[l/m] [kg/h m] (mm)
THN10 – 53 1098 876 705 452 1,28 22,0 1,79 7,00 75,4 6000
THN90 – 61 1661 1325 1066 683 1,28 40,7 3,47 11,40 114,1 4400
797
THN91 800 61 1984 1560 1237 770 1,37 51,6 11,45 11,40 134,2 3800
THN22 800 102 2929 2305 1830 1142 1,36 64,6 14,91 13,80 198,4 3000
THN10 – 53 1201 961 775 500 1,27 24,2 2,00 7,70 82,7 6000
THN90 – 61 1820 1451 1166 746 1,29 44,7 3,89 12,40 124,8 4000
877
THN91 800 61 2090 1644 1304 812 1,36 55,7 11,76 12,40 141,5 3400
THN22 800 102 3060 2408 1912 1192 1,36 68,9 15,23 15,20 207,2 2800
THN10 – 53 1308 1046 843 543 1,27 26,4 2,10 8,50 90,0 6000
THN90 – 61 1977 1575 1265 808 1,29 48,8 4,20 13,30 135,5 3600
957
THN91 800 61 2196 1728 1371 855 1,36 59,8 11,97 13,30 148,7 3200
THN22 800 102 3192 2511 1993 1243 1,36 73,2 15,65 16,60 216,1 2400
THN10 – 53 1414 1130 911 586 1,27 28,6 2,31 9,30 97,3 6000
1037
THN90 – 61 2132 1697 1362 869 1,29 52,9 4,52 14,20 146,1 3400
THN10 – 53 1520 1215 979 629 1,27 30,8 2,52 10,00 104,5 5600
1117
THN90 – 61 2286 1818 1459 929 1,30 57,0 4,94 15,20 156,5 3200
THN10 – 53 1626 1299 1046 672 1,27 33,0 2,73 10,80 111,8 5200
1197
THN90 – 61 2439 1938 1553 988 1,30 61,0 5,25 16,10 166,8 3000
THN10 – 53 1733 1382 1112 713 1,28 35,2 2,84 11,50 119,0 4800
1277
THN90 – 61 2588 2056 1648 1048 1,30 65,1 5,57 18,50 177,0 2600
THN10 – 53 1839 1466 1179 754 1,29 37,4 3,05 12,20 126,2 4600
1357
THN90 – 61 2735 2173 1742 1108 1,30 69,2 5,99 20,90 187,0 2600
THN10 – 53 1946 1549 1244 795 1,29 39,6 3,26 13,00 133,3 4400
1437
THN90 – 61 2880 2289 1834 1167 1,30 73,2 6,30 23,40 197,0 2400
THN10 – 53 2052 1633 1310 835 1,30 41,8 3,36 13,70 140,5 4000
1517
THN90 – 61 3024 2403 1926 1225 1,30 77,3 6,62 25,80 206,8 2200
THN10 – 53 2159 1715 1375 874 1,30 44,0 3,57 14,40 147,6 3800
1597
THN90 – 61 3166 2516 2016 1282 1,30 81,4 7,04 28,20 216,5 2000
13
