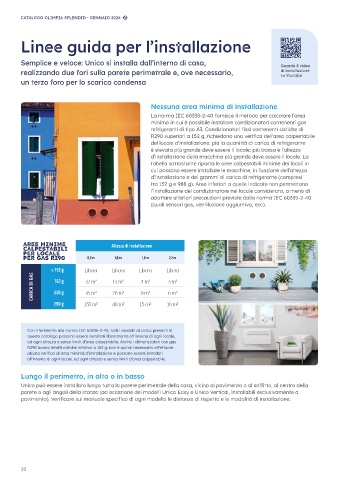

Page 21 - OLIMPIASPLENDID - PROFESSIONAL 2026

CATALOGO OLIMPIA SPLENDID - GENNAIO 2026

Linee guida per l’installazione

Semplice e veloce: Unico si installa dall’interno di casa, Guarda il video
realizzando due fori sulla parete perimetrale e, ove necessario, di installazione
su Youtube
un terzo foro per lo scarico condensa

Nessuna area minima di installazione
La norma IEC 60335-2-40 fornisce il metodo per calcolare l’area
minima in cui è possibile installare condizionatori contenenti gas
refrigeranti di tipo A3. Condizionatori fissi contenenti cariche di
R290 superiori a 152 g, richiedono una verifica dell’area calpestabile
del locale d’installazione: più la quantità di carica di refrigerante
è elevata più grande deve essere il locale; più bassa è l’altezza
d’installazione della macchina più grande deve essere il locale. La
tabella sottostante riporta le aree calpestabili minime dei locali in
cui possono essere installate le macchine, in funzione dell’altezza
d’installazione e dei grammi di carica di refrigerante (compresi
tra 152 g e 988 g). Aree inferiori a quelle indicate non permettono
l’installazione del condizionatore nel locale considerato, a meno di
adottare ulteriori precauzioni previste dalla norma IEC 60335-2-40
(quali sensori gas, ventilazione aggiuntiva, ecc).

AREE MINIME Altezza di installazione
CALPESTABILI
PER LOCALE
PER GAS R290 0,6 m 1,0 m 1,8 m 2,2 m
≤ 152 g Libera Libera Libera Libera
CARICA DI GAS 220 g 37 m 2 2 13 m 2 2 4 m 2 2 3 m 2 2
153 g

28 m
6 m
8 m
76 m
290 g 133 m 2 48 m 2 15 m 2 10 m 2

Con riferimento alla norma IEC 60335-2-40, tutti i modelli di Unico presenti in
questo catalogo possono essere installati liberamente all’interno di ogni locale,
ad ogni altezza e senza limiti d’area calpestabile. Anche i climatizzatori con gas
R290 hanno infatti cariche inferiori a 152 g: non è quindi necessario effettuare
alcuna verifica di area minima d’installazione e possono essere installati
all’interno di ogni locale, ad ogni altezza e senza limiti d’area calpestabile.

Lungo il perimetro, in alto o in basso

Unico può essere installato lungo tutta la parete perimetrale della casa, vicino al pavimento o al soffitto, al centro della
parete o agli angoli della stanza (ad eccezione dei modelli Unico Easy e Unico Vertical, installabili esclusivamente a
pavimento). Verificare sul manuale specifico di ogni modello le distanze di rispetto e le modalità di installazione.
