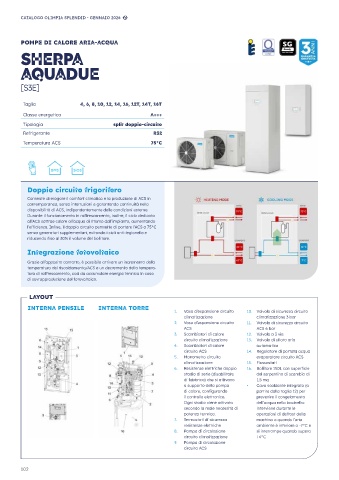

Page 103 - OLIMPIASPLENDID - PROFESSIONAL 2026

CATALOGO OLIMPIA SPLENDID - GENNAIO 2026

POMPE DI CALORE ARIA-ACQUA
SHERPA

AQUADUE

[S3E]

Taglia 4, 6, 8, 10, 12, 14, 16, 12T, 14T, 16T
Classe energetica A+++
Tipologia split doppio-circuito
Refrigerante R32

Temperatura ACS 75°C

Doppio circuito frigorifero

Consente di erogare il comfort climatico e la produzione di ACS in
contemporanea, senza interruzioni e garantendo continuità nella
disponibilità di ACS, indipendentemente dalle condizioni esterne.
Durante il funzionamento in raffrescamento, inoltre, il ciclo dedicato
all’ACS sottrae calore all’acqua di ritorno dall’impianto, aumentando
l’efficienza. Infine, il doppio circuito permette di portare l’ACS a 75°C
senza generatori supplementari, evitando i cicli anti-legionella e
riducendo fino al 30% il volume del bollitore.
Integrazione fotovoltaico

Grazie all’apposito contatto, è possibile attivare un incremento della
temperatura del riscaldamento/ACS e un decremento della tempera-
tura di raffrescamento, così da accumulare energia termica in caso
di sovrapproduzione del fotovoltaico.

LAYOUT
INTERNA PENSILE INTERNA TORRE
1. Vaso d’espansione circuito 10. Valvola di sicurezza circuito
climatizzazione climatizzazione 3 bar
2. Vaso d’espansione circuito 11. Valvola di sicurezza circuito
ACS ACS 6 bar
3. Scambiatori di calore 12. Valvola a 3 vie
circuito climatizzazione 13. Valvola di sfiato aria
4. Scambiatori di calore automatica
circuito ACS 14. Regolatore di portata acqua
5. Manometro circuito evaporatore circuito ACS
climatizzazione 15. Flussostati
6. Resistenze elettriche doppio 16. Bollitore 150L con superficie
stadio di serie (disabilitate del serpentino di scambio di
di fabbrica) che si attivano 1,5 mq
a supporto della pompa • Cavo scaldante integrato (a
di calore, configurando partire dalla taglia 12) per
il controllo elettronico. prevenire il congelamento
Ogni stadio viene attivato dell’acqua nella bacinella:
secondo la reale necessità di interviene durante le
potenza termica. operazioni di defrost della
7. Termostati di sicurezza machina o quando l’aria
resistenze elettriche ambiente è inferiore a -7°C e
8. Pompa di circolazione si interrompe quando supera
circuito climatizzazione i 4°C
9. Pompa di circolazione
circuito ACS

102
