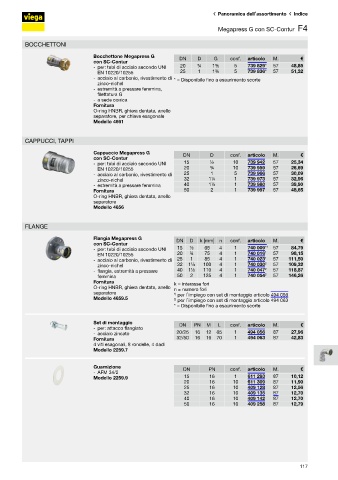

Page 137 - VIEGA - LISTINO 2025

Panoramica dell’assortimento Indice
Megapress G con SC-Contur F4
F4
BOCCHETTONI

Bocchettone Megapress G DN D G conf. articolo M. €

con SC-Contur
- per: tubi di acciaio secondo UNI 20 ¾ 1⅜ 5 739 829* 57 48,85
EN 10220/10255 25 1 1⅜ 5 739 836* 57 51,32
- acciaio al carbonio, rivestimento di * = Disponibile fino a esaurimento scorte
zinco-nichel
- estremità a pressare femmina,
filettatura G
- a sede conica
Fornitura
O-ring HNBR, ghiera dentata, anello
separatore, per chiave esagonale
Modello 4661

CAPPUCCI, TAPPI

Cappuccio Megapress G DN D conf. articolo M. €

con SC-Contur

- per: tubi di acciaio secondo UNI 15 ½ 10 739 942 57 25,34
EN 10220/10255 20 ¾ 10 739 959 57 26,69
- acciaio al carbonio, rivestimento di 25 1 5 739 966 57 30,09
zinco-nichel 32 1¼ 1 739 973 57 32,96
- estremità a pressare femmina 40 1½ 1 739 980 57 39,90
Fornitura 50 2 1 739 997 57 48,65
O-ring HNBR, ghiera dentata, anello
separatore
Modello 4656

FLANGE
Flangia Megapress G DN D k [mm] n conf. articolo M. €

con SC-Contur
- per: tubi di acciaio secondo UNI 15 ½ 65 4 1 740 009* 1 57 84,79
EN 10220/10255 20 ¾ 75 4 1 740 016 1 57 98,15
- acciaio al carbonio, rivestimento di 25 1 85 4 1 740 023 1 57 111,50
zinco-nichel 32 1¼ 100 4 1 740 030 2 57 109,32
- flangia, estremità a pressare 40 1½ 110 4 1 740 047 2 57 118,87
femmina 50 2 125 4 1 740 054 2 57 146,26
Fornitura k = interasse fori
O-ring HNBR, ghiera dentata, anello n = numero fori
separatore 1) per l’impiego con set di montaggio articolo 494 056

Modello 4659.5 2) per l’impiego con set di montaggio articolo 494 063
* = Disponibile fino a esaurimento scorte
Set di montaggio DN PN M L conf. articolo M. €
- per: attacco flangiato
- acciaio zincato 20/25 16 12 65 1 494 056 87 27,96
Fornitura 32/50 16 16 70 1 494 063 87 42,83
4 viti esagonali, 8 rondelle, 4 dadi
Modello 2259.7

Guarnizione DN PN conf. articolo M. €
- AFM 34/2
Modello 2259.9 15 16 1 611 293 87 10,12

20 16 10 611 309 87 11,90
25 16 10 409 128 87 12,56
32 16 10 409 135 87 12,70
40 16 10 409 142 87 12,70
50 16 10 409 258 87 12,79

117
