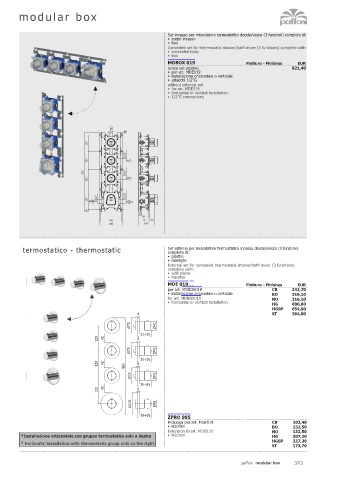

modular box

Set incasso per miscelatore termostatico doccia/vasca (3 funzioni) completo di:
• corpo incasso
• box
Concealed set for thermostatic shower/bath mixer (3 functions) complete with:
• concealed body
• box
MDBOX 019 Finiture - Finishes EUR
senza set esterno 821,40
• per art. MDE019
• installazione orizzontale o verticale
• attacchi 1/2”G
without external set
• for art. MDE019
• horizontal or vertical installation
• 1/2”G connections

OUT
G1/2" Ø8
110
G1/2"
120 OUT

532 G1/2"
135 OUT

135 HOT INLET G1/2" G1/2" COLD INLET

16
20
68
145 75 30
158 105

termostatico - thermostatic Set esterno per miscelatore termostatico incasso doccia/vasca (3 funzioni)
completo di:
• piastre
• maniglie
External set for concealed thermostatic shower/bath mixer (3 functions)
complete with:
• wall plates
• handles
MDE 019 . . Finiture - Finishes EUR
per art. MDBOX019 CR 242,70
• installazione orizzontale o verticale BO 316,10
for art. MDBOX019 NO 316,10
• horizontal or vertical installation HG 606,60
HGSP 654,50
8 ST 364,00
Ø75 Ø42
35÷65
120 45 8

Ø75 Ø42
35÷65
120 45 465 8
Ø75 Ø42
35÷65
135 45 8

Ø105 Ø42

35÷65 ZPRO 095
Prolunga per art. MDE019 CR 102,40
• H20mm BO 132,50
Extension forart. MDE019 NO 132,50
*Installazione orizzontale con gruppo termostatico solo a destra • H20mm HG 307,20
HGSP 327,30
* Horizontal installation with thermostatic group only on the right
ST 173,70
paffoni modular box 393
