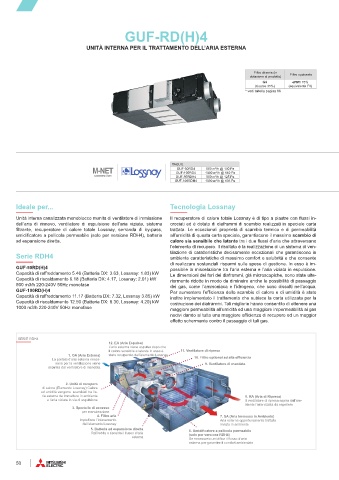

GUF-RD(H)4
UNITÀ INTERNA PER IL TRATTAMENTO DELL’ARIA ESTERNA

Filtro di serie (in
dotazione al prodotto) Filtro opzionale
G3 ePM1 75%
(Coarse 35%) (equivalente F8)
* vedi tabella pagina 86

TAGLIE
GUF-50RD4 500 m 3 /h @ 140 Pa
GUF-100RD4 1000 m 3 /h @ 140 Pa
GUF-50RDH4 500 m 3 /h @ 125 Pa
GUF-100RDH4 1000 m 3 /h @ 135 Pa

Ideale per... Tecnologia Lossnay

Unità interna canalizzata monoblocco munita di ventilatore di immissione Il recuperatore di calore totale Lossnay è di tipo a piastre con flussi in-
dell’aria di rinnovo, ventilatore di espulsione dell’aria viziata, sistema crociati ed è dotato di diaframmi di scambio realizzati in speciale carta
filtrante, recuperatore di calore totale Lossnay, serranda di by-pass, trattata. Le eccezionali proprietà di scambio termico e di permeabilità
umidificatore a pellicola permeabile (solo per versione RDH4), batteria all’umidità di questa carta speciale, garantiscono il massimo scambio di
ad espansione diretta. calore sia sensibile che latente tra i due flussi d’aria che attraversano
l’elemento di recupero. Il risultato è la realizzazione di un sistema di ven-
Serie RDH4 tilazione di caratteristiche decisamente eccezionali che garantiscono in
ambiente caratteristiche di massimo comfort e salubrità e che consente
di realizzare sostanziali risparmi sulle spese di gestione. In esso è im-
GUF-50RD(H)4 possibile la miscelazione tra l’aria esterna e l’aria viziata in espulsione.
Capacità di raffreddamento 5.46 (Batteria DX: 3.63, Lossnay: 1.83) kW Le dimensioni dei fori dei diaframmi, già microscopiche, sono state ulte-
Capacità di riscaldamento 6.18 (Batteria DX: 4.17, Lossnay: 2.01) kW riormente ridotte in modo da diminuire anche le possibilità di passaggio
500 m3/h 220-240V 50Hz monofase dei gas, come l’ammoniaca e l’idrogeno, che sono dissolti nell’acqua.
GUF-100RD(H)4 Per aumentare l’efficienza dello scambio di calore e di umidità è stato
Capacità di raffreddamento 11.17 (Batteria DX: 7.32, Lossnay 3.85) kW inoltre implementato il trattamento che subisce la carta utilizzata per la
Capacità di riscaldamento 12.50 (Batteria DX: 8.30, Lossnay: 4.20) kW costruzione dei diaframmi. Tali migliorie hanno consentito di ottenere una
1000 m3/h 220-240V 50Hz monofase maggiore permeabilità all’umidità ed una maggiore impermeabilità ai gas
nocivi dando al tutto una maggiore efficienza di recupero ed un maggior
effetto schermante contro il passaggio di tali gas.

SERIE RDH4
12. EA (Aria Espulsa)
L’aria esterna viene espulsa dopo che
il calore sensibile e latente in essa è 11. Ventilatore di ripresa
1. OA (Aria Esterna) stato recuperato dall’elemento Lossnay
La portata d’aria esterna neces- 10. Filtro optional ad alta efficienza
saria per la ventilazione viene 9. Ventilatore di mandata
aspirata dal ventilatore di mandata

2. Unità di recupero
di calore (Elemento Lossnay) Calore
ed umidità vengono scambiati tra l’a-
ria esterna da immettere in ambiente 8. RA (Aria di Ripresa)
e l’aria viziata in via di espulsione Il ventilatore di ripresa aspira dall’am-
biente l’aria viziata da espellere
3. Sportello di accesso
per manutenzione
4. Filtro aria 7. SA (Aria Immessa in Ambiente)
Impedisce l’intasamento Aria esterna opportunamente trattata
dell’elemento Lossnay inviata in ambiente
5. Batteria ad espansione diretta 6. Umidificatore a pellicola permeabile
Raffredda o riscalda il flusso d’aria (solo per versione RDH4)
esterna Se necessario umidifica il flusso d’aria
esterna per garantire il comfort ambientale
