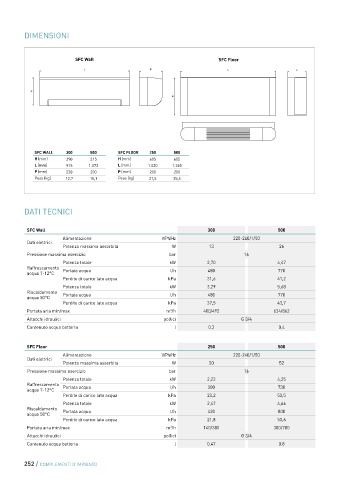

Page 252 - SIME - LISTINO 2024

DIMENSIONI

SFC Wall SFC Floor P
L
L L P P L L P P

H
H H
H H

SFC WALL 300 500 SFC FLOOR 250 500
H (mm) 290 315 H (mm) 405 405
L (mm) 915 1.072 L (mm) 1.020 1.240
P (mm) 230 230 P (mm) 200 200
Peso (kg) 12,7 15,1 Peso (kg) 21,5 25,5

DATI TECNICI

SFC Wall 300 500
Alimentazione V/Ph/Hz 220-240/1/50
Dati elettrici
Potenza massima assorbita W 13 26
Pressione massima esercizio bar 16
Potenza totale kW 2,70 4,47
Raffrescamento Portata acqua l/h 480 770
acqua 7-12°C
Perdite di carico lato acqua kPa 31,6 41,2
Potenza totale kW 3,29 5,68
Riscaldamento
acqua 50°C Portata acqua l/h 480 770
Perdite di carico lato acqua kPa 37,5 43,7
Portata aria min/max m /h 400/492 634/862
3
Attacchi idraulici pollici G 3/4
Contenuto acqua batteria l 0,3 0,4

SFC Floor 250 500
Alimentazione V/Ph/Hz 220-240/1/50
Dati elettrici
Potenza massima assorbita W 20 52
Pressione massima esercizio bar 16
Potenza totale kW 2,23 4,25
Raffrescamento
acqua 7-12°C Portata acqua l/h 380 730
Perdite di carico lato acqua kPa 23,2 53,5
Potenza totale kW 2,47 4,64
Riscaldamento Portata acqua l/h 420 800
acqua 50°C
Perdite di carico lato acqua kPa 21,8 53,6
Portata aria min/max m /h 140/380 380/780
3
Attacchi idraulici pollici G 3/4
Contenuto acqua batteria l 0,47 0,8

252 / COMPLEMENTI D’IMPIANTO
