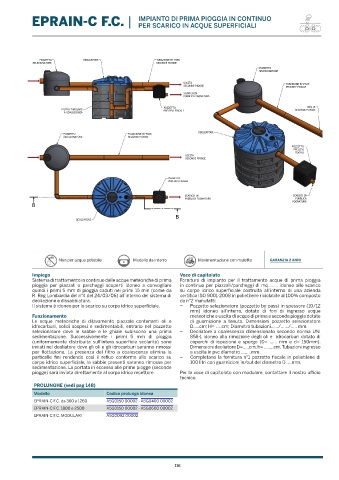

Page 118 - ELBI - LISTINO AQUAPURA 50

EPRAIN-C F.C. | IMPIANTO DI PRIMA PIOGGIA IN CONTINUO
PER SCARICO IN ACQUE SUPERFICIALI

POZZETTO DEOLEATORE TUBAZIONE BY-PASS
SELEZIONATORE SECONDE PIOGGE
POZZETTO
SELEZIONATORE
USCITA TUBAZIONE BY-PASS
SECONDE PIOGGE SECONDE PIOGGE
SCARICO IN
PUBBLICA FOGNATURA
POZZETTO USCITA
FILTRO TUBOLARE PRELIEVI FISCALI SECONDE PIOGGE
ACOALESCENZA

DEOLEATORE
POZZETTO TUBAZIONE BY-PASS
SELEZIONATORE SECONDE PIOGGE
POZZETTO
PRELIEVI
FISCALI
USCITA
SECONDE PIOGGE

POZZETTO
PRELIEVI FISCALI
SCARICO IN SCARICO IN
PUBBLICA FOGNATURA PUBBLICA
FOGNATURA
B
B
DEOLEATORE
DISEGNATO DA: DATA DENOMINAZIONE MATERIALE

Non per acqua potabile Modello da interro Movimentazione con muletto GARANZIA 2 ANNI

Impiego Voce di capitolato
Sistema di trattamento in continuo delle acque meteoriche di prima Fornitura di impianto per il trattamento acque di prima pioggia
pioggia per piazzali o parcheggi scoperti idoneo a convogliare in continuo per piazzali/parcheggi di mq........ idoneo allo scarico
quindi i primi 5 mm di pioggia caduti nei primi 15 min (come da su corpo idrico superficiale costruita all’interno di una azienda
R. Reg Lombardia del n°4 del 24/03/06) all’interno del sistema di certifica ISO 9001-2008 in polietilene riciclabile al 100% composto
deoliazione e dissabbiatura. da n°2 manufatti:
Il sistema è idoneo per lo scarico su corpo idrico superficiale. − Pozzetto selezionatore (pozzetto by-pass) in spessore (10/12
mm) idoneo all’interro, dotato di fori di ingresso acque
Funzionamento meteoriche e uscita di acque di prima e seconda pioggia dotate
Le acque meteoriche di dilavamento piazzale contenenti oli e di guarnizione a tenuta. Dimensioni pozzetto selezionatore
idrocarburi, solidi sospesi e sedimentabili, entrano nel pozzetto D.....cm; H= .....cm; Diametro tubazioni....../....../..... mm.
selezionatore dove le sabbie e le ghiaie subiscono una prima − Deoliatore a coalescenza dimensionato secondo norma UNI
sedimentazione. Successivamente i primi 5 mm di pioggia 858-1 idoneo alla rimozione degli oli e idrocarburi dotato di
(uniformemente distribuita sull’intera superficie scolante) sono coperchi di ispezione e spurgo (D= …… mm e d= 150mm).
inviati nel deoliatore dove gli oli e gli idrocarburi saranno rimossi Dimensioni deoliatore D=.....cm; h= ........cm. Tubazioni ingresso
per flottazione. La presenza del filtro a coalescenza elimina le e uscita in pvc diametro ……..mm.
particelle fini rendendo così il refluo conforme allo scarico su − Completano la fornitura n°1 pozzetto fiscale in polietilene di
corpo idrico superficiale, le sabbie presenti saranno rimosse per 100 litri con guarnizioni in/out del diametro D…..mm.
sedimentazione. La portata in eccesso alle prime piogge (seconde
piogge) sarà inviata direttamente al corpo idrico recettore. Per la voce di capitolato con modulare, contattare il nostro ufficio
tecnico.
PROLUNGHE (vedi pag 148)
Modello Codice prolunga idonea
EPRAIN-C F.C. da 360 a 1260 A5G0150 00002 - A5G0400 00002
EPRAIN-C F.C. 1800 e 2500 A5G0150 00002 - A5G0600 00002
EPRAIN-C F.C. MODULARI A5G0092 00002
