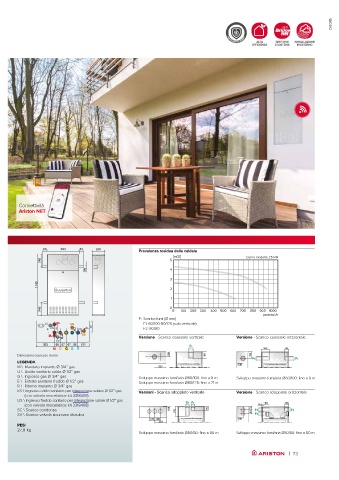

Page 75 - ARISTON - CATALOGO 10-2022

CALDAIE
10
PROTEZIONE SMART

Classe energetica

Connettività
Ariston NET

Prevalenza residua della caldaia
[mCE] Curva modello 25 kW
5
4

3
2
1
0
0 100 200 300 400 500 600 700 800 900 1000
portata l/h
F: Scarico fumi (Ø mm)
SC M2 US F1: 60/100-80/125 (solo verticale)
F2: 80/80
ES
M1 Versione - Scarico coassiale verticale Versione - Scarico coassiale orizzontale
SV
Dimensioni espresse in mm
LEGENDA
M \ Mandata impianto Ø 3/4” gas
U \ Uscita sanitario caldo Ø 1/2” gas
G \ Ingresso gas Ø 3/4” gas Sviluppo massimo fumi/aria Ø60/100: fino a 8 m Sviluppo massimo fumi/aria Ø60/100: fino a 8 m
E \ Entrata sanitario freddo Ø 1/2” gas Sviluppo massimo fumi/aria Ø80/125: fino a 21 m
R \ Ritorno impianto Ø 3/4” gas
ES \ Ingresso caldo sanitario per integrazione solare Ø 1/2” gas Versioni - Scarico sdoppiato verticale Versione - Scarico sdoppiato orizzontale
(con valvola miscelatrice kit 3318408)
US \ Ingresso freddo sanitario per integrazione solare Ø 1/2” gas
(con valvola miscelatrice kit 3318408)
SC \ Scarico condensa
SV \ Scarico valvola sicurezza idraulica
PESI
27,8 kg
Sviluppo massimo fumi/aria Ø80/80: fino a 80 m Sviluppo massimo fumi/aria Ø80/80: fino a 80 m

| 73
