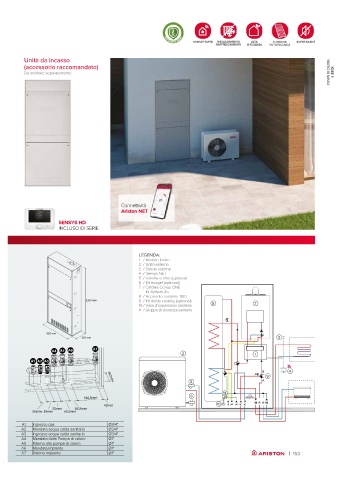

P. 165
FUNZIONE
FOTOVOLTAICA
Unità da incasso
(accessorio raccomandato)
Da ordinare separatamente POMPE DI CALORE E IBRIDI
Connettività
Ariston NET
SENSYS HD
INCLUSO DI SERIE
DATI TECNICI
LEGENDA:
1 / Modulo ibrido
2 / Unità esterna
3 / Sonda esterna
4 / Sensys NET
5 / Valvole e filtro (optional)
6 / Kit exogel (optional)
7 / Caldaia Genus ONE
IN System 25
8 / Accumulo sanitario 150 l
2200 mm 9 / Kit ibrido cooling (optional)
10 / Vaso d’espansione sanitario 8 7
11 / Gruppo di sicurezza sanitario
950 mm
350 mm 3
A4 A5 A6 A7
2 1
A1 A2 A3
B 4
AB
9
5 A
202mm
11
196,5mm 6 s PREDISPOSIZIONE PER
INSTALLAZIONE BY-PASS
42mm 10 VE
55mm 65,5mm
55mm 55mm 65,5mm
A1 Ingresso gas Ø3/4"
A2 Mandata acqua calda sanitario Ø3/4"
A3 Ingresso acqua calda sanitario Ø3/4"
A4 Mandata dalla Pompa di calore Ø1"
A5 Ritorno alla pompa di calore Ø1"
A6 Mandata impianto Ø1"
A7 Ritorno impianto Ø1" | 163
