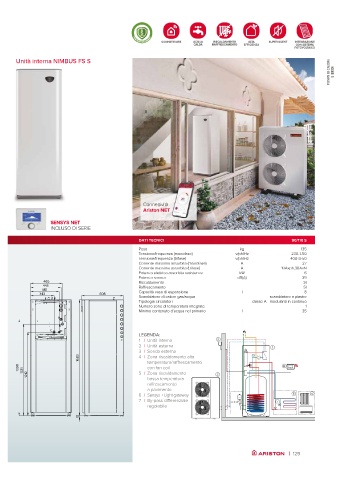

Page 131 - ARISTON - CATALOGO 10-2022
P. 131

Unità interna NIMBUS FS S
                                                                                                                     POMPE DI CALORE  E IBRIDI





























                                                   Connettività
                                                   Ariston NET

                   SENSYS NET
                   INCLUSO DI SERIE

                                                  DATI TECNICI                                         90/110 S
                                                  Peso                               kg                    135
                                                  Tensione/frequenza (monofase)     v/ph/Hz            230-1-50
                                                  Tensione/frequenza (trifase)      v/ph/Hz            400-3-50
                                                  Corrente massima assorbita (monofase)  A                 27
                                                  Corrente massima assorbita (trifase)  A           10Axph,30AxN
                                                  Potenza elettrica assorbita resistenze  kW                6
                                                  Potenza sonora                    dB(A)                  39
                465                               Riscaldamento                                             SI
                445                               Raffrescamento                                            SI
                418
               343                  608           Capacità vaso di espansione         l                     8
                 E  F                             Scambiatore di calore gas/acqua               scambiatore a piastre
                                                  Tipologia circolatori                   classe A - modulanti in continuo
                                                  Numero zone di temperatura integrate                      1
                                                  Minimo contenuto d’acqua nel primario  l                 35
                     A
                      B
                   C  D
                                                  LEGENDA:
                                                  1  /  Unità interna        3
                                                  2  /  Unità esterna                            1
                                                  3  /  Sonda esterna
                             1683                 4  /  Zona riscaldamento alta           VE
                                                      temperatura/raffrescamento
       1398  1331                                     con fan coil                                  6
           1212                                   5  /  Zona riscaldamento   2
                                                      bassa temperatura
                                                      raffrescamento
                                                      a pavimento
                                                  6  /  Sensys + Light gateway                          5     4
                                                  7  /  By-pass differenziale                     7
                                                      regolabile

                             18






                                                                                                      |  129
   126   127   128   129   130   131   132   133   134   135   136
