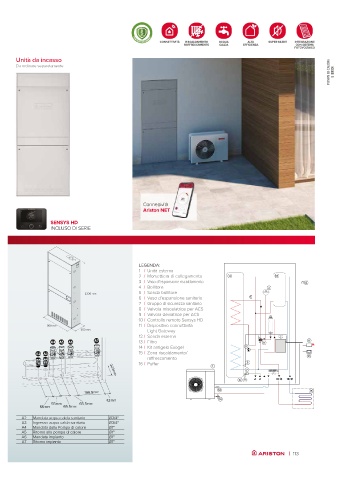

Page 115 - ARISTON - CATALOGO 10-2022
P. 115
Unità da incasso
POMPE DI CALORE E IBRIDI
Da ordinare separatamente
Connettività
Ariston NET
SENSYS HD
INCLUSO DI SERIE
LEGENDA:
1 / Unità esterna
2 / Morsettiera di collegamento 4 16
3 / Vaso d’espansione riscaldamento 12
4 / Bollitore 3
5 / Sonda bollitore VE
2200 mm
6 / Vaso d’espansione sanitario
7 / Gruppo di sicurezza sanitario
8 / Valvola miscelatrice per ACS
9 / Valvola deviatrice per ACS
10 / Controllo remoto Sensys HD
950 mm 11 / Dispositivo connettività
350 mm Light Gateway
12 / Sonda esterna A 2
A4 A5 A6 A7 13 / Filtro B 9 AB 11
14 / Kit antigelo Exogel 8
A2 A3 15 / Zona riscaldamento/ 10
raffrescamento
16 / Puffer 1 5
7
PREDISPOSIZIONE PER
INSTALLAZIONE BY -PASS
s
202mm
6 VE
13 15
196,5mm
42mm 14
55mm 65,5mm
55mm 65,5mm
A2 Mandata acqua calda sanitario Ø3/4"
A3 Ingresso acqua calda sanitario Ø3/4"
A4 Mandata dalla Pompa di calore Ø1"
A5 Ritorno alla pompa di calore Ø1"
A6 Mandata impianto Ø1"
A7 Ritorno impianto Ø1"
