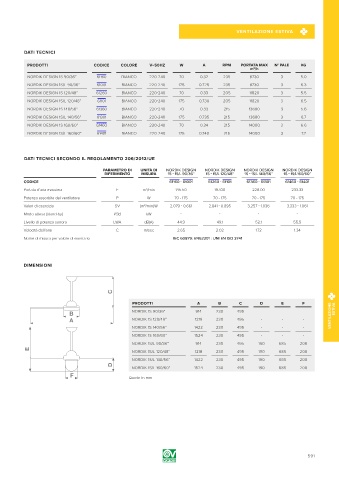

Page 591 - VORTICE - CATALOGO 2019

VENTILAZIONE ESTIVA

DATI TECNICI

PRODOTTI CODICE COLORE V ~ 50HZ W A RPM PORTATA MAX N° PALE KG
m /h
3
NORDIK DESIGN 1S 90/36” 61160 BIANCO 220-240 70 0.32 235 8730 3 5.0
NORDIK DESIGN 1S/L 90/36” 61001 BIANCO 220-240 175 0.725 235 8730 3 6.3
NORDIK DESIGN 1S 120/48” 61260 BIANCO 220-240 70 0.33 205 11820 3 5.5
NORDIK DESIGN 1S/L 120/48” 61101 BIANCO 220-240 175 0.730 205 11820 3 6.5
NORDIK DESIGN 1S 140/56” 61360 BIANCO 220-240 70 0.33 215 13680 3 5.6
NORDIK DESIGN 1S/L 140/56” 61301 BIANCO 220-240 175 0.735 215 13680 3 6.7
NORDIK DESIGN 1S 160/60” 61460 BIANCO 220-240 70 0.34 215 14000 3 6.6
NORDIK DESIGN 1S/L 160/60” 61401 BIANCO 220-240 175 0.740 215 14000 3 7.7

DATI TECNICI SECONDO IL REGOLAMENTO 206/2012/UE

PARAMETRO DI UNITÀ DI NORDIK DESIGN NORDIK DESIGN NORDIK DESIGN NORDIK DESIGN
RIFERIMENTO MISURA 1S - 1S/L 90/36” 1S - 1S/L 120/48” 1S - 1S/L 140/56” 1S - 1S/L160/60”
CODICE 61160 - 61001 61260 - 61101 61360 - 61301 61460 - 61401
3
Portata d’aria massima F m /min 145.50 197.00 228.00 233.33
Potenza assorbita del ventilatore P W 70 - 175 70 - 175 70 - 175 70 - 175
3
Valori di esercizio SV (m /min)W 2.079 - 0.661 2.841 - 0.895 3.257 - 1.036 3.333 - 1.061
Modo attesa (stand-by) PSB kW - - - -
Livello di potenza sonora LWA dB(A) 44.9 49.1 52.1 55.5
Velocità dell’aria C m/sec 2.65 2.02 1.72 1.34
Nome di misura per valore di esercizio IEC 60879; EN62301 : UNI EN ISO 3741

DIMENSIONI

C
PRODOTTI A B C D E F
ESTIVA
B NORDIK 1S 90/36” 914 230 495 - - - VENTILAZIONE
A NORDIK 1S 120/48” 1218 230 495 - - -
NORDIK 1S 140/56” 1422 230 495 - - -
NORDIK 1S 160/60” 1524 230 495 - - -
NORDIK 1S/L 90/36” 914 230 495 190 685 208
E
NORDIK 1S/L 120/48” 1218 230 495 190 685 208
NORDIK 1S/L 140/56” 1422 230 495 190 685 208
D NORDIK 1S/L 160/60” 1524 230 495 190 685 208
F Quote in mm

591
