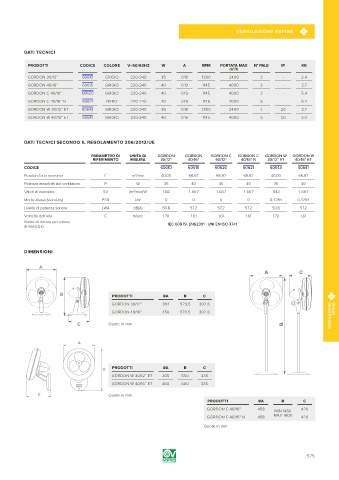

Page 575 - VORTICE - CATALOGO 2019

VENTILAZIONE ESTIVA

DATI TECNICI

PRODOTTI CODICE COLORE V ~ 50/60HZ W A RPM PORTATA MAX N° PALE IP KG
m /h
3
GORDON 30/12” 60610 GRIGIO 220-240 35 0.18 1300 2400 3 - 2.4
GORDON 40/16” 60615 GRIGIO 220-240 40 0.19 1145 4000 3 - 2.7
GORDON C 40/16” 60620 GRIGIO 220-240 40 0.19 1145 4000 3 - 5.4
GORDON C 40/16” N 60621 NERO 220-240 40 0.19 1145 4000 3 - 5.4
GORDON W 30/12” ET 60643 GRIGIO 220-240 35 0.18 1300 2400 3 20 2.7
GORDON W 40/16” ET 60641 GRIGIO 220-240 40 0.19 1145 4000 3 20 3.0

DATI TECNICI SECONDO IL REGOLAMENTO 206/2012/UE

PARAMETRO DI UNITÀ DI GORDON GORDON GORDON C GORDON C GORDON W GORDON W
RIFERIMENTO MISURA 30/12” 40/16” 40/12” 40/16” N 30/12” ET 40/16” ET
CODICE 60610 60615 60620 60621 60643 60641
Portata d’aria massima F m /min 40.00 66.67 66.67 66.67 40.00 66.67
3
Potenza assorbita del ventilatore P W 35 40 40 40 35 40
3
Valori di esercizio SV (m /min)W 1.143 1.667 1.667 1.667 1.143 1.667
Modo attesa (stand-by) PSB kW 0 0 0 0 0.4284 0.4284
Livello di potenza sonora LWA dB(A) 50.8 57.2 57.2 57.2 50.8 57.2
Velocità dell’aria C m/sec 1.70 1.61 1.61 1.61 1.70 1.61
Nome di misura per valore IEC 60879; EN62301 : UNI EN ISO 3741
di esercizio

DIMENSIONI

A
A C

B PRODOTTI 0A B C
GORDON 30/12” 364 523.5 302.6
GORDON 40/16” 458 570.5 302.6 VENTILAZIONE ESTIVA
C Quote in mm B

A

PRODOTTI 0A B C
B
GORDON W 30/12” ET 365 550 335
GORDON W 40/16” ET 460 600 335
C Quote in mm
PRODOTTI 0A B C
GORDON C 40/16” 458 MIN 1480 420
GORDON C 40/16” N 458 MAX 1800 420
Quote in mm

575
