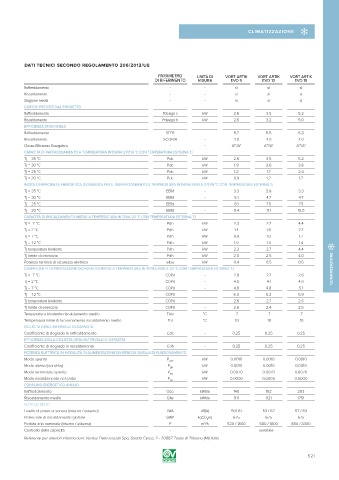

Page 521 - VORTICE - CATALOGO 2019

CLIMATIZZAZIONE

DATI TECNICI SECONDO REGOLAMENTO 206/2012/UE
PARAMETRO UNITÀ DI VORT ARTIK VORT ARTIK VORT ARTIK
UNITÀ DI VORT ARTIK VORT ARTIK VORT ARTIK DI RIFERIMENTO MISURA EVO 9 EVO 12 EVO 18
MISURA EVO 9 EVO 12 EVO 18
Raffreddamento - - sì sì sì
CODICE UI 65330 65332 65334
Riscaldamento - - sì sì sì
CODICE UE 65331 65333 65335
Stagione media - - sì sì sì
DATI ELETTRICI CARICHI PREVISTI DAL PROGETTO
Alimentazione Ph / Hz / V 1 / 50 / 220-240 1 / 50 / 220-240 1 / 50 / 220-240 Raffreddamento Pdesign c kW 2.6 3.5 5.2
Riscaldamento Pdesign h kW 2.6 3.2 5.0
Potenza nominale assorbita in modalità raffrescamento W 750 1010 1540
EFFICIENZA STAGIONALE
Potenza nominale assorbita in modalità riscaldamento W 745 970 1480
Raffreddamento SEER 6.7 6.5 6.3
Corrente nominale assorbita in modalità raffrescamento A 3.60 4.80 7.00 Riscaldamento SCOP/A - 4.0 4.0 4.0
++
++
++
Corrente nominale assorbita in modalità riscaldamento A 3.40 4.40 6.30 Classe Efficienza Energetica - - A /A + A /A + A /A +
CAPACITÀ DI RAFFREDDAMENTO A TEMPERATURA INTERNA 27(19) °C CON TEMPERATURA ESTERNA TJ
PRESTAZIONI
Tj = 35 °C Pdc kW 2.6 3.5 5.2
Capacità nominale in modalità raffrescamento W 2600 3500 5270
Tj = 30 °C Pdc kW 1.9 2.6 3.8
Capacità nominale in modalità raffrescamento Btu/h 8871 11942 17981 Tj = 25 °C Pdc kW 1.2 1.7 2.4
Capacità nominale in modalità riscaldamento W 2800 3650 5500 Tj = 20 °C Pdc kW 0.9 1.2 1.7
INDICE DI EFFICIENZA ENERGETICA DICHIARATA PER IL RAFFREDDAMENTO A TEMPERATURA INTERNA PARI A 27(19) °C CON TEMPERATURA ESTERNA TJ
Capacità nominale in modalità riscaldamento Btu/h 9554 12454 18766
Tj = 35 °C EERd - 3.3 3.9 3.3
COP secondo EN 14511 -2 (2013) 7/20 °C - 3.76 3.76 3.72
Tj = 30 °C EERd - 5.1 4.7 4.7
++
++
Classe energetica in modalità raffrescamento/riscaldamento - A /A + A /A + A /A + Tj = 25 °C EERd - 8.1 7.5 7.5
++
INFORMAZIONI TECNICHE Tj = 20 °C EERd - 11.4 11.1 10.0
CAPACITÀ DI RISCALDAMENTO MEDIO A TEMPERATURA INTENA 20 °C CON TEMPERATURA ESTERNA TJ
Pressione sonora UI (SH-H-M-L) a 1 m in campo libero dB(A) 39 / 34 / 32 / 26 42 / 38 / 33 / 26 46 / 42 / 39 / 36
Tj = -7 °C Pdh kW 2.3 2.7 4.4
Potenza sonora UI (SH-H-M-L) dB(A) 50 / 45 / 43 / 37 53 / 49 / 44 / 37 57 / 53 / 50 / 47
Tj = 2 °C Pdh kW 1.4 1.6 2.7
Potenza sonora UE dB(A) 61 62 63 Tj = 7 °C Pdh kW 0.9 1.0 1.7
Carica standard gas refrigerante Kg 0.50 0.80 0.93 Tj = 12 °C Pdh kW 1.0 1.3 1.4
Tj temperatura bivalente Pdh kW 2.3 2.7 4.4
Tipo refrigerante - R32 R32 R32
Tj limite di esercizio Pdh kW 2.0 2.5 4.0
Diametro tubazioni refrigerante liquido-gas (in) 1/4” - 3/8” 1/4” - 3/8” 1/4” - 1/2”
Potenza termica di sicurezza elettrica elbu kW 0.4 0.5 0.5
Diametro tubetto scarica condensa mm 15.6 15.6 15.6 COEFFICIENTE DI PRESTAZIONE DICHIARATO/MEDIO A TEMPERATURA INTERNA PARI A 20 °C CON TEMPERATURA ESTERNA TJ CLIMATIZZAZIONE
Lunghezza massima tubazioni per ogni UI m 20 20 30 Tj = -7 °C COPd - 2.8 2.7 2.6
Tj = 2 °C COPd - 4.0 4.1 4.0
Lunghezza massima tubazioni con carica standard per UI m 5 5 5
Tj = 7 °C COPd - 4.9 4.8 5.1
Lunghezza massima totale tubazioni m 20 20 25
Tj = 12 °C COPd - 6.0 6.2 5.9
Carica extra refrigerante g/m 20 20 20 Tj temperatura bivalente COPd - 2.8 2.7 2.6
Dislivello massimo tra UI e UE m 10 10 10 Tj limite di esercizio COPd - 2.6 2.4 2.5
Temperatura bivalente riscaldamento medio Tbiv °C -7 -7 -7
Temperatura di funzionamento indoor (cooling/heating) °C 16~31 16~31 16~31
Temperatura limite di funzionamento riscaldamento medio Tol °C -10 -10 -10
Temperatura di funzionamento outdoor (cooling/heating) °C -15~52 / -15~24 -15~52 / -15~24 -15~52 / -15~24
CICLICITÀ DEGLI INTERVALLI DI CAPACITÀ
Area di utilizzo m 2 12 - 18 16 - 24 25 - 36 Coefficiente di degrado in raffreddamento Cdc - 0.25 0.25 0.25
Tipo di compressore - inverter rotativo EFFICIENZA DELLA CICLICITÀ DEGLI INTERVALLI DI CAPACITÀ
Coefficiente di degrado in riscaldamento Cdh - 0.25 0.25 0.25
POTENZA ELETTRICA IN MODALITÀ DI ALIMENTAZIONE DIVERSE DA QUELLA DI FUNZIONAMENTO
Modo spento P kW 0.0010 0.0010 0.0010
OFF
Modo attesa (stand-by) P kW 0.0010 0.0010 0.0010
SB
Modo termostato spento P TO kW 0.0070 0.0070 0.0070
Modo riscaldamento nel carter P kW 0.0000 0.0000 0.0000
CK
CONSUMO ENERGETICO ANNUO
Raffreddamento Qce kWh/a 140 192 293
Riscaldamento medio Qhe kWh/a 911 1121 1751
ALTRI ELEMENTI
Livello di potenza sonora (interno / esterno) LWA dB(A) 50/ 61 53 / 62 57 / 63
Potenziale di riscaldamento globale GWP kgCO eq 675 675 675
2
Portata aria nominale (interna / esterna) F m /h 520 / 1800 580 / 1800 850 / 3300
3
Controllo della capacità - - variabile
Referente per ulteriori informazioni: Vortice Elettrosociali Spa, Strada Cerca, 2 - 20067 Zoate di Tribiano (MI) Italia
521
