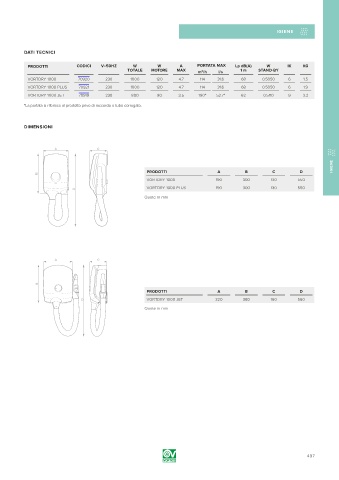

Page 497 - VORTICE - CATALOGO 2019
P. 497
IGIENE
DATI TECNICI
PRODOTTI CODICI V ~ 50HZ W W A PORTATA MAX Lp dB(A) W IK KG
TOTALE MOTORE MAX m /h l/s 1 m STAND-BY
3
VORTDRY 1000 70920 230 1000 120 4.7 114 31.6 68 0.5050 6 1.5
VORTDRY 1000 PLUS 70921 230 1000 120 4.7 114 31.6 68 0.5050 6 1.9
VORTDRY 1000 JET 70919 230 800 90 3.5 190* 52.7* 62 0.5110 9 3.2
*La portata si riferisce al prodotto privo di raccordo e tubo corrugato.
DIMENSIONI
A C
IGIENE
PRODOTTI A B C D
B
VORTDRY 1000 190 300 130 550
VORTDRY 1000 PLUS 190 300 130 550
D
Quote in mm
A C
B
PRODOTTI A B C D
D VORTDRY 1000 JET 320 380 160 560
Quote in mm
497
