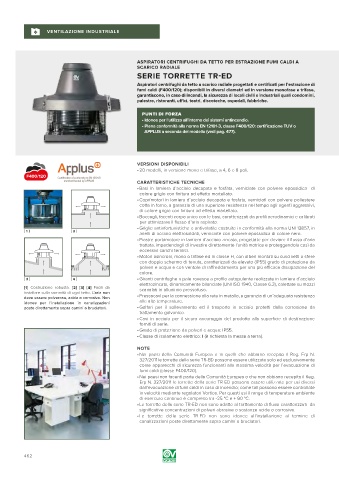

Page 462 - VORTICE - CATALOGO 2019

VENTILAZIONE INDUSTRIALE

ASPIRATORI CENTRIFUGHI DA TETTO PER ESTRAZIONE FUMI CALDI A
SCARICO RADIALE
SERIE TORRETTE TR-ED
Aspiratori centrifughi da tetto a scarico radiale progettati e certificati per l’estrazione di
fumi caldi (F400/120); disponibili in diversi diametri ed in versione monofase e trifase,
garantiscono, in caso di incendi, la sicurezza di locali civili e industriali quali condomini,
palestre, ristoranti, uffici, teatri, discoteche, ospedali, fabbriche.
PUNTI DI FORZA
• Idonee per l’utilizzo all’interno dei sistemi antincendio.
• Piena conformità alla norma EN 12101-3, classe F400/120: certificazione TUV o
APPLUS a seconda del modello (vedi pag. 477).

VERSIONI DISPONIBILI
• 20 modelli, in versione mono e trifase, a 4, 6 e 8 poli.
F400/120 Certification of conformity to EN 12101-3
standard issued by APPLUS CARATTERISTICHE TECNICHE
• Basi in lamiera d’acciaio decapata e fosfata, verniciate con polvere epossidica di
colore grigio con finitura ad effetto martellato.
• Coprimotori in lamiera d’acciaio decapata e fosfata, verniciati con polvere poliestere
cotta in forno, a garanzia di una superiore resistenza nel tempo agli agenti aggressivi,
di colore grigio con finitura ad effetto martellato.
• Boccagli, facenti corpo unico con le basi, caratterizzati da profili aerodinamici e calibrati
per ottimizzare il flusso d’aria aspirato.
• Griglie antinfortunistiche e antivolatile costruite in conformità alla norma UNI 13857, in
[ 1 ] [ 2 ]
anelli di acciaio elettrosaldati, verniciate con polvere epossidica di colore nero.
• Piastre portamotore in lamiera d’acciaio zincata, progettate per deviare il flusso d’aria
trattata, impedendogli di investire direttamente l’unità motrice e proteggendola così da
eccessivi carichi termici.
• Motori asincroni, mono o trifase ed in classe H, con alberi montati su cuscinetti a sfere
con doppio schermo di tenuta, caratterizzati da elevato (IP55) grado di protezione da
polveri e acqua e con ventole di raffreddamento per una più efficace dissipazione del
calore.
[ 3 ] [ 4 ] • Giranti centrifughe a pale rovesce a profilo autopulente realizzate in lamiera d’acciaio
elettrozincata, dinamicamente bilanciate (UNI ISO 1940, Classe 6.3), calettate su mozzi
[1] Costruzione robusta. [2] [3] [4] Facili da scanalati in alluminio pressofuso.
installare sulla sommità di ogni tetto. L’aria non
deve essere polverosa, acida o corrosiva. Non • Pressacavi per la connessione alla rete in metallo, a garanzia di un’adeguata resistenza
idonee per l’installazione in canalizzazioni alle alte temperature.
poste direttamente sopra camini o bruciatori. • Golfari per il sollevamento ed il trasporto in acciaio protetti dalla corrosione da
trattamento galvanico.
• Cavi in acciaio per il sicuro ancoraggio del prodotto alla superficie di destinazione
forniti di serie.
• Grado di protezione da polveri e acqua: IP55.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE
• Nei paesi della Comunità Europea e in quelli che abbiano recepito il Reg. Erp N.
327/2011 le torrette della serie TR-ED possono essere utilizzate solo ed esclusivamente
come apparecchi di sicurezza funzionanti alla massima velocità per l’evacuazione di
fumi caldi (classe F400/120).
• Nei paesi non facenti parte della Comunità Europea o che non abbiano recepito il Reg.
Erp N. 327/2011 le torrette della serie TR-ED possono essere utilizzate per usi diversi
dall’evacuazione di fumi caldi in caso di incendio; come tali possono essere controllate
in velocità mediante regolatori Vortice. Per questi usi il range di temperature ambiente
di esercizio continuo è compreso tra -25 °C e + 90 °C.
• Le torrette della serie TR-ED non sono adatte al trattamento di flussi caratterizzati da
significative concentrazioni di polveri abrasive o sostanze acide o corrosive.
• Le torrette della serie TR-ED non sono idonee all’installazione al termine di
canalizzazioni poste direttamente sopra camini o bruciatori.

462
