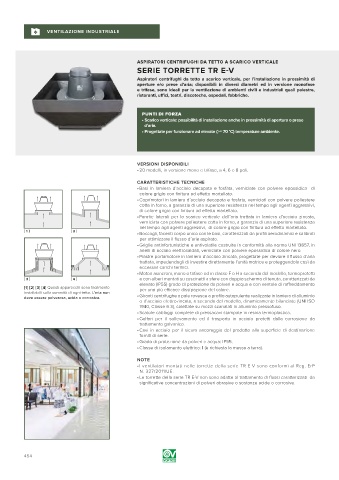

VENTILAZIONE INDUSTRIALE

ASPIRATORI CENTRIFUGHI DA TETTO A SCARICO VERTICALE
SERIE TORRETTE TR E-V

Aspiratori centrifughi da tetto a scarico verticale, per l’installazione in prossimità di
aperture e/o prese d’aria; disponibili in diversi diametri ed in versione monofase
e trifase, sono ideali per la ventilazione di ambienti civili e industriali quali palestre,
ristoranti, uffici, teatri, discoteche, ospedali, fabbriche.

PUNTI DI FORZA
• Scarico verticale: possibilità di installazione anche in prossimità di apertura o prese
d’aria.
• Progettate per funzionare ad elevate (>= 70 °C) temperature ambiente.

VERSIONI DISPONIBILI
• 20 modelli, in versione mono e trifase, a 4, 6 e 8 poli.
CARATTERISTICHE TECNICHE
• Basi in lamiera d’acciaio decapata e fosfata, verniciate con polvere epossidica di
colore grigio con finitura ad effetto martellato.
• Coprimotori in lamiera d’acciaio decapata e fosfata, verniciati con polvere poliestere
cotta in forno, a garanzia di una superiore resistenza nel tempo agli agenti aggressivi,
di colore grigio con finitura ad effetto martellato.
• Paratie laterali per lo scarico verticale dell’aria trattata in lamiera d’acciaio zincata,
verniciata con polvere poliestere cotta in forno, a garanzia di una superiore resistenza
nel tempo agli agenti aggressivi, di colore grigio con finitura ad effetto martellato.
[ 1 ] [ 2 ]
• Boccagli, facenti corpo unico con le basi, caratterizzati da profili aerodinamici e calibrati
per ottimizzare il flusso d’aria aspirato.
• Griglie antinfortunistiche e antivolatile costruite in conformità alla norma UNI 13857, in
anelli di acciaio elettrosaldati, verniciate con polvere epossidica di colore nero.
• Piastre portamotore in lamiera d’acciaio zincata, progettate per deviare il flusso d’aria
trattata, impedendogli di investire direttamente l’unità motrice e proteggendola così da
eccessivi carichi termici.
• Motori asincroni, mono o trifase ed in classe F o H a seconda del modello, termoprotetti
[ 3 ] [ 4 ] e con alberi montati su cuscinetti a sfere con doppio schermo di tenuta, caratterizzati da
elevato (IP55) grado di protezione da polveri e acqua e con ventole di raffreddamento
[1] [2] [3] [4] Questi apparecchi sono facilmente per una più efficace dissipazione del calore.
installabili sulla sommità di ogni tetto. L’aria non
deve essere polverosa, acida o corrosiva. • Giranti centrifughe a pale rovesce a profilo autopulente realizzate in lamiera di alluminio
o d’acciaio elettrozincata, a seconda del modello, dinamicamente bilanciate (UNI ISO
1940, Classe 6.3), calettate su mozzi scanalati in alluminio pressofuso.
• Scatole cablaggi complete di pressacavi stampate in resina termoplastica.
• Golfari per il sollevamento ed il trasporto in acciaio protetti dalla corrosione da
trattamento galvanico.
• Cavi in acciaio per il sicuro ancoraggio del prodotto alla superficie di destinazione
forniti di serie.
• Grado di protezione da polveri e acqua: IP55.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).
NOTE
• I ventilatori montati nelle torrette della serie TR E-V sono conformi al Reg. ErP
N. 327/2011/UE.
• Le torrette della serie TR E-V non sono adatte al trattamento di flussi caratterizzati da
significative concentrazioni di polveri abrasive o sostanze acide o corrosive.
