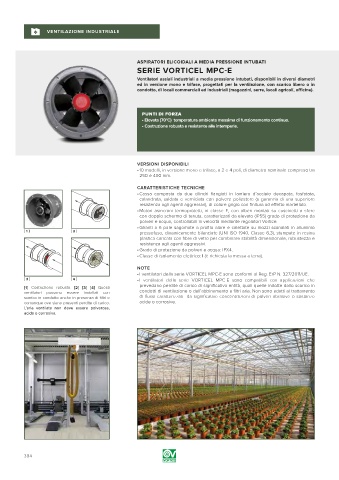

Page 394 - VORTICE - CATALOGO 2019

VENTILAZIONE INDUSTRIALE

ASPIRATORI ELICOIDALI A MEDIA PRESSIONE INTUBATI
SERIE VORTICEL MPC-E

Ventilatori assiali industriali a media pressione intubati, disponibili in diversi diametri
ed in versione mono e trifase, progettati per la ventilazione, con scarico libero o in
condotto, di locali commerciali ed industriali (magazzini, serre, locali agricoli, officine).

PUNTI DI FORZA
• Elevata (70°C) temperatura ambiente massima di funzionamento continuo.
• Costruzione robusta e resistente alle intemperie.

VERSIONI DISPONIBILI
• 10 modelli, in versione mono e trifase, a 2 e 4 poli, di diametro nominale compreso tra
250 e 400 mm.
CARATTERISTICHE TECNICHE
• Cassa composta da due cilindri flangiati in lamiera d’acciaio decapata, fosfatata,
calandrata, saldata e verniciata con polvere poliestere (a garanzia di una superiore
resistenza agli agenti aggressivi), di colore grigio con finitura ad effetto martellato.
• Motori asincroni termoprotetti, in classe F, con alberi montati su cuscinetti a sfere
con doppio schermo di tenuta, caratterizzati da elevato (IP55) grado di protezione da
polveri e acqua, controllabili in velocità mediante regolatori Vortice.
• Giranti a 6 pale sagomate a profilo alare e calettate su mozzi scanalati in alluminio
[ 1 ] [ 2 ]
pressofuso, dinamicamente bilanciate (UNI ISO 1940, Classe 6.3), stampate in resina
plastica caricata con fibre di vetro per combinare stabilità dimensionale, robustezza e
resistenza agli agenti aggressivi.
• Grado di protezione da polveri e acqua: IPX4.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).
NOTE
• I ventilatori della serie VORTICEL MPC-E sono conformi al Reg. ErP N. 327/2011/UE.
[ 3 ] [ 4 ] • I ventilatori della serie VORTICEL MPC-E sono compatibili con applicazioni che
prevedano perdite di carico di significativa entità, quali quelle indotte dallo scarico in
[1] Costruzione robusta. [2] [3] [4] Questi
ventilatori possono essere installati con condotti di ventilazione o dall’abbinamento a filtri aria. Non sono adatti al trattamento
scarico in condotto anche in presenza di filtri e di flussi caratterizzati da significative concentrazioni di polveri abrasive o sostanze
comunque ove siano presenti perdite di carico. acide o corrosive.
L’aria ventilata non deve essere polverosa,
acida o corrosiva.
