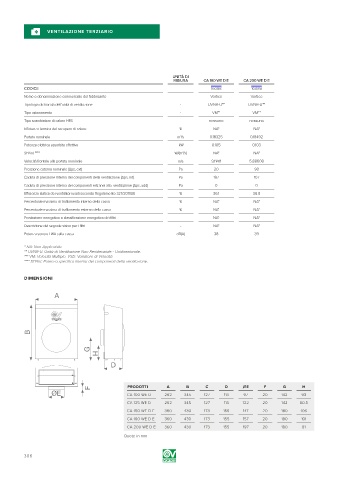

Page 306 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

UNITÀ DI
MISURA CA 160 WE D E CA 200 WE D E
CODICE 16088 16089
Nome o denominazione commerciale del fabbricante - Vortice Vortice
Tipologia dichiarata dell’unità di ventilazione - UVNR-U** UVNR-U**
Tipo azionamento - VM** VM**
Tipo scambiatore di calore HRS - nessuno nessuno
Efficienza termica del recupero di calore % NA* NA*
Portata nominale m /s 0.18325 0.18492
3
Potenza elettrica assorbita effettiva kW 0.105 0.103
SFPint **** W/(m /s) NA* NA*
3
Velocità frontale alla portata nominale m/s 9.11411 5.88608
Pressione esterna nominale (∆ps, ext) Pa 20 98
Caduta di pressione interna dei componenti della ventilazione (∆ps, int) Pa 187 107
Caduta di pressione interna dei componenti estranei alla ventilazione (∆ps, add) Pa 0 0
Efficienza statica dei ventilatori usati secondo Regolamento 327/2011/UE % 36.1 36.8
Percentuale massima di trafilamento interno della cassa % NA* NA*
Percentuale massima di trafilamento esterno della cassa % NA* NA*
Prestazione energetica o classificazione energetica dei filtri - NA* NA*
Descrizione del segnale visivo per i filtri - NA* NA*
Potenza sonora LWA sulla cassa dB(A) 38 39

* NA: Non Applicabile.
** UVNR-U: Unità di Ventilazione Non Residenziale - Unidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SFPint: Potenza specifica interna dei componenti della ventilazione.

DIMENSIONI

A

B

G
H
D

F PRODOTTI A B C D ØE F G H
ØE CA 100 WE D 262 345 127 113 97 20 142 93
CA 125 WE D 262 345 127 113 122 20 142 80.5
CA 150 WE D E 360 430 173 155 147 20 180 106
CA 160 WE D E 360 430 173 155 157 20 180 101
CA 200 WE D E 360 430 173 155 197 20 180 81
Quote in mm

306
