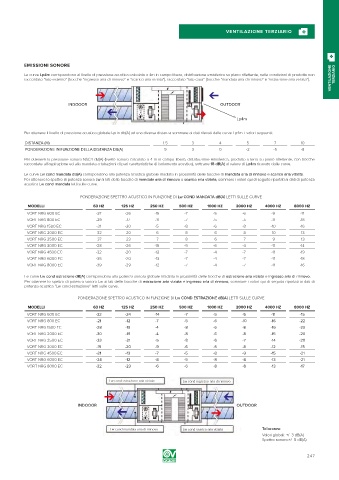

VENTILAZIONE TERZIARIO

EMISSIONI SONORE
VENTILAZIONE
Le curve Lp4m corrispondono al livello di pressione acustica calcolato a 4m in campo libero, distribuzione emisferica su piano riflettente, nelle condizioni di prodotto non TERZIARIO
raccordato “lato esterno” (bocche “ingresso aria di rinnovo” e “scarico aria viziata”), raccordato “lato casa” (bocche “mandata aria di rinnovo” e “estrazione aria viziata”).

➔ ➔
<
INDOOOR OUTDOOR
➔
Lp4m
➔
<
Per ottenere il livello di pressione acustica globale Lp in db(A) ad una diversa distanza sommare ai dati rilevati dalle curve Lp4m i valori seguenti:
DISTANZA (M) 1.5 3 4 5 7 10
PONDERAZIONE IN FUNZIONE DELLA DISTANZA DB(A) 9 3 0 -2 -5 -8
Per ottenere la pressione sonora NSC4 dB(A) (livello sonoro calcolato a 4 m in campo libero, distribuzione emisferica, prodotto a terra su piano riflettente, con bocche
raccordate all’aspirazione ed alla mandata a tubazioni di pari caratteristiche di isolamento acustico), sottrarre 18 dB(A) al valore di Lp4m ricavato dalle curve.

Le curve Lw cond mandata dB(A) corrispondono alla potenza acustica globale irradiata in prossimità delle bocche di mandata aria di rinnovo e scarico aria viziata.
Per ottenere lo spettro di potenza sonora Lw ai lati delle bocche di mandata aria di rinnovo o scarico aria viziata, sommare i valori qui di seguito riportati ai dati di potenza
acustica Lw cond mandata letti sulle curve.

PONDERAZIONE SPETTRO ACUSTICO IN FUNZIONE DI Lw COND MANDATA dB(A) LETTI SULLE CURVE
MODELLI 63 HZ 125 HZ 250 HZ 500 HZ 1000 HZ 2000 HZ 4000 HZ 8000 HZ
VORT NRG 600 EC -37 -26 -15 -7 -5 -6 -9 -11
VORT NRG 800 EC -29 -17 -11 -7 -5 -5 -11 -18
VORT NRG 1500 EC -31 -20 -5 -8 -6 -8 -10 -16
VORT NRG 2000 EC -32 -20 -6 -8 -6 -8 -10 -13
VORT NRG 2500 EC -37 -23 -7 -8 -6 -7 -9 -13
VORT NRG 3000 EC -28 -26 -15 -9 -6 -4 -11 -14
VORT NRG 4500 EC -32 -20 -12 -7 -4 -7 -11 -19
VORT NRG 6000 EC -35 -20 -13 -7 -4 -7 -11 -18
VORT NRG 8000 EC -39 -29 -12 -7 -4 -7 -11 -16
Le curve Lw cond estrazione dB(A) corrispondono alla potenza sonora globale irradiata in prossimità delle bocche di estrazione aria viziata e ingresso aria di rinnovo.
Per ottenere lo spettro di potenza sonora Lw ai lati delle bocche di estrazione aria viziata e ingresso aria di rinnovo, sommare i valori qui di seguito riportati ai dati di
potenza acustica “Lw cond estrazione” letti sulle curve.

PONDERAZIONE SPETTRO ACUSTICO IN FUNZIONE DI Lw COND ESTRAZIONE dB(A) LETTI SULLE CURVE
MODELLI 63 HZ 125 HZ 250 HZ 500 HZ 1000 HZ 2000 HZ 4000 HZ 8000 HZ
VORT NRG 600 EC -32 -24 -14 -7 -5 -5 -11 -15
VORT NRG 800 EC -21 -12 -7 -5 -6 -10 -16 -22
VORT NRG 1500 EC -28 -19 -4 -8 -6 -8 -16 -23
VORT NRG 2000 EC -30 -19 -4 -8 -6 -8 -15 -20
VORT NRG 2500 EC -33 -21 -5 -8 -6 -7 -14 -20
VORT NRG 3000 EC -19 -20 -9 -6 -6 -8 -12 -15
VORT NRG 4500 EC -21 -13 -7 -5 -8 -9 -15 -21
VORT NRG 6000 EC -24 -12 -8 -5 -8 -8 -13 -21
VORT NRG 8000 EC -32 -23 -6 -6 -8 -8 -13 -17

Lw cond estrazione aria viziata Lw cond ingresso aria di rinnovo

➔ ➔
INDOOOR OUTDOOR
➔

➔
Lw cond mandata aria di rinnovo Lw cond scarico aria viziata Tolleranze:
Valori globali: +/- 3 dB(A)
Spettro sonoro:+/- 5 dB(A)
