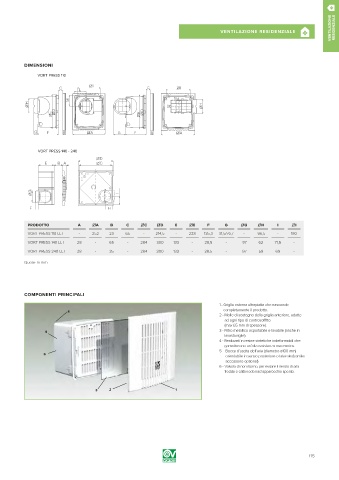

Page 115 - VORTICE - CATALOGO 2019
P. 115
VENTILAZIONE RESIDENZIALE
VENTILAZIONE RESIDENZIALE A
DIMENSIONI
VORT PRESS 110
C L †I C †I
M
ØH ØH
†E †D †E †D
G F B †A G F B †A
VORT PRESS 140 - 240
†D
E B A †C
ØG I
F H
PRODOTTO A †A B C †C †D E †E F G ØG ØH I †I
VORT PRESS 110 LL I - 252 23 65 - 214,5 - 228 135,3 31,5/76,7 - 96,5 - 180
VORT PRESS 140 LL I 28 - 65 - 284 300 133 - 28,5 - 97 62 71,5 -
VORT PRESS 240 LL I 28 - 35 - 284 300 133 - 28,5 - 97 59 69 -
Quote in mm
COMPONENTI PRINCIPALI
1 - Griglia esterna ultrapiatta che nasconde
completamente il prodotto.
4
2 - Molle di sostegno della griglia anteriore, adatte
ad ogni tipo di controsoffitto
(max 65 mm di spessore).
3 - Filtro metallico asportabile e lavabile (anche in
5
lavastoviglie).
4 - Realizzati in resine sintetiche indeformabili che
garantiscono un’alta resistenza meccanica.
5 - Bocca d’uscita dell’aria (diametro ø100 mm)
6
orientabile in senso posteriore o laterale (tramite
accessorio optional).
6 - Valvola di non ritorno, per evitare il rientro di aria
fredda e cattivi odori ad apparecchio spento.
3 2 1
