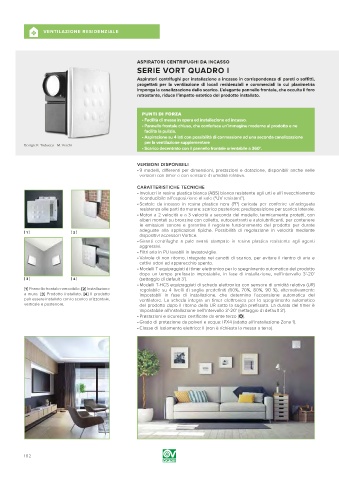

Page 102 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

ASPIRATORI CENTRIFUGHI DA INCASSO
SERIE VORT QUADRO I

Aspiratori centrifughi per installazione a incasso in corrispondenza di pareti o soffitti,
progettati per la ventilazione di locali residenziali e commerciali la cui planimetria
imponga la canalizzazione dello scarico. L’elegante pannello frontale, che occulta il foro
retrostante, riduce l’impatto estetico del prodotto installato.

PUNTI DI FORZA
• Facilità di messa in opera ed installazione ad incasso.
• Pannello frontale chiuso, che conferisce un’immagine moderna al prodotto e ne
facilita la pulizia.
• Aspirazione su 4 lati con possibilità di connessione ad una seconda canalizzazione
per la ventilazione supplementare
Design: F. Trabucco - M. Vecchi
• Scarico decentrato con il pannello frontale orientabile a 360°.

VERSIONI DISPONIBILI
• 9 modelli, differenti per dimensioni, prestazioni e dotazione, disponibili anche nelle
versioni con timer e con sensore di umidità relativa.
CARATTERISTICHE TECNICHE
• Involucri in resina plastica bianca (ABS) bianca resistente agli urti e all’invecchiamento
riconducibile all’esposizione al sole (“UV resistant”).
• Scatole da incasso in resina plastica nera (PP) caricata per conferire un’adeguata
resistenza alle parti da murare; scarico posteriore; predisposizione per scarico laterale.
• Motori a 2 velocità e a 3 velocità a seconda del modello, termicamente protetti, con
alberi montati su bronzine con colletto, autocentranti e autolubrificanti, per contenere
le emissioni sonore e garantire il regolare funzionamento del prodotto per durate
adeguate alla applicazioni tipiche. Possibilità di regolazione in velocità mediante
[ 1 ] [ 2 ]
dispositivi accessori Vortice.
• Giranti centrifughe a pale avanti stampate in resina plastica resistente agli agenti
aggressivi.
• Filtri aria in PU lavabili in lavastoviglie.
• Valvole di non ritorno, integrate nei canotti di scarico, per evitare il rientro di aria e
cattivi odori ad apparecchio spento.
• Modelli T equipaggiati di timer elettronico per lo spegnimento automatico del prodotto
dopo un tempo prefissato impostabile, in fase di installazione, nell’intervallo 3’-20’
[ 3 ] [ 4 ] (settaggio di default 3’).
• Modelli T-HCS equipaggiati di scheda elettronica con sensore di umidità relativa (UR)
[1] Pannello frontale removibile. [2] Installazione regolabile su 4 livelli di soglia predefiniti (60%, 70%, 80%, 90 %), alternativamente
a muro. [3] Prodotto installato. [4] Il prodotto impostabili in fase di installazione, che determina l’accensione automatica del
può essere installato con lo scarico orizzontale, ventilatore. La scheda integra un timer elettronico per lo spegnimento automatico
verticale e posteriore. del prodotto dopo il ritorno della UR sotto la soglia prefissata. La durata del timer è
impostabile all’installazione nell’intervallo 3’-20’ (settaggio di default 3’).
• Prestazioni e sicurezza certificate da ente terzo (¥).
• Grado di protezione da polveri e acqua: IPX4 (adatto all'installazione Zona 1).
• Classe di isolamento elettrico: II (non è richiesta la messa a terra).
