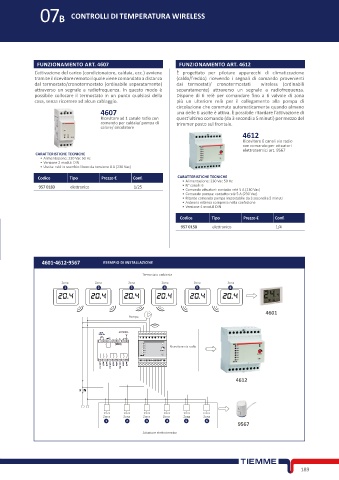

Page 205 - TIEMME - SISTEMI RADIANTI

07B CONTROLLI DI TEMPERATURA WIRELESS

FUNZIONAMENTO ART. 4607 FUNZIONAMENTO ART. 4612
L’attivazione del carico (condizionatore, caldaia, ecc.) avviene È progettato per pilotare apparecchi di climatizzazione
tramite il ricevitore remoto il quale viene comandato a distanza (caldo/freddo) ricevendo i segnali di comando provenienti
dal termostato/cronotermostato (ordinabile separatamente) dai termostati/ cronotermostati wireless (ordinabili
attraverso un segnale a radiofrequenza. In questo modo è separatamente) attraverso un segnale a radiofrequenza.
possibile collocare il termostato in un punto qualsiasi della Dispone di 6 relè per comandare fino a 6 valvole di zona
casa, senza ricorrere ad alcun cablaggio. più un ulteriore relè per il collegamento alla pompa di
circolazione che commuta automaticamente quando almeno
4607 una delle 6 uscite è attiva. È possibile ritardare l’attivazione di
Ricevitore ad 1 canale radio con quest’ultimo comando (da 3 secondi a 5 minuti) per mezzo del
comando per caldaia/ pompa di trimmer posto sul frontale.
calore/ circolatore
4612
Ricevitore 6 canali via radio
con comando per attuatori
elettrotermici art. 9567
CARATTERISTICHE TECNICHE
• Alimentazione: 230 Vac 50 Hz
• Versione 2 moduli DIN
• Uscita: relè in scambio libero da tensione 8 A (230 Vac)
Codice Tipo Prezzo € Conf. CARATTERISTICHE TECNICHE
• Alimentazione: 230 Vac 50 Hz
957 0183 elettronico 1/25 • N° canali: 6
• Comando attuatori: contatto relè 5 A (230 Vac)
• Comando pompa: contatto relè 5 A (230 Vac)
• Ritardo comando pompa impostabile da 3 secondi a 5 minuti
• Antenna esterna compresa nella confezione
• Versione 4 moduli DIN
Codice Tipo Prezzo € Conf.
957 0158 elettronico 1/4

4601-4612-9567 ESEMPIO DI INSTALLAZIONE

Termostato ambiente
Zona Zona Zona Zona Zona Zona

4601
Pompa

Ricevitore via radio

4612

F N

Zona Zona Zona Zona Zona Zona
9567
Attuatore elettrotermico

189
