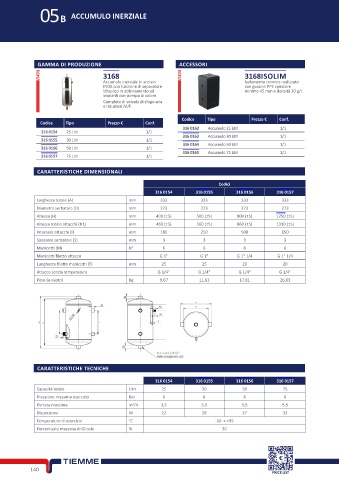

Page 156 - TIEMME - SISTEMI RADIANTI

05B ACCUMULO INERZIALE

GAMMA DI PRODUZIONE ACCESSORI

Accumulo inerziale in acciaio Isolamento termico realizzato
3168 ■ 3168ISOLIM ■
INOX con funzione di separatore con gusci in PPE spessore
idraulico in abbinamento ad minimo 45 mm e densità 30 g/l.
impianti con pompa di calore.
Completo di valvola di sfogo aria
e riduzioni M/F.
Codice Tipo Prezzo € Conf.
Codice Tipo Prezzo € Conf.
316 0162 Accumulo 25 Litri 1/1
316 0154 25 Litri 1/1
316 0163 Accumulo 30 Litri 1/1
316 0155 30 Litri 1/1
316 0164 Accumulo 50 Litri 1/1
316 0156 50 Litri 1/1
316 0165 Accumulo 75 Litri 1/1
316 0157 75 Litri 1/1

CARATTERISTICHE DIMENSIONALI

Codici
316 0154 316 0155 316 0156 316 0157
Larghezza totale (A) mm 333 333 333 333
Diametro serbatoio (D) mm 273 273 273 273
Altezza (H) mm 400 (±5) 500 (±5) 800 (±5) 1250 (±5)
Altezza totale attacchi (H1) mm 460 (±5) 560 (±5) 860 (±5) 1310 (±5)
Interasse attacchi (I) mm 180 250 500 650
Spessore serbatoio (S) mm 3 3 3 3
Manicotti (M) N° 6 6 6 6
Manicotti filetto attacco G 1" G 1" G 1" 1/4 G 1" 1/4
Lunghezza filetto manicotti (F) mm 25 25 20 20
Attacco sonda temperatura G 1/4" G 1/4" G 1/4" G 1/4"
Peso (a vuoto) Kg 9,67 11,63 17,81 26,63

CARATTERISTICHE TECNICHE

316 0154 316 0155 316 0156 316 0157
Capacità totale Litri 25 30 50 75
Pressione massima esercizio Bar 6 6 6 6
Portata massima m /h 3,5 3,5 5,5 5,5
3
Dispersione W 22 28 27 32
Temperature di esercizio °C -10 ÷ +95
Percentuale massima di Glicole % 30

140
PRICE LIST
