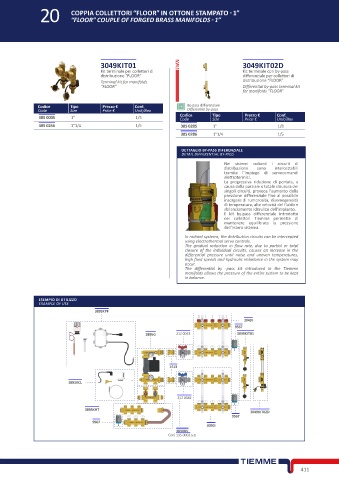

Page 431 - TIEMME - COMPONENTI IDRAULICI

20 COPPIA COLLETTORI “FLOOR” IN OTTONE STAMPATO - 1”
“FLOOR” COUPLE OF FORGED BRASS MANIFOLDS - 1”

3049KIT01
Kit terminale per collettori di 3049KIT02D ■
Kit terminale con by-pass
distribuzione “FLOOR” differenziale per collettori di
Terminal kit for manifolds distribuzione “FLOOR”
“FLOOR” Differential by-pass terminal kit
for manifolds “FLOOR”

Codice Tipo Prezzo € Conf. By-pass differenziale
Code Size Price € Unit/Box Differential by-pass
385 0005 1” 1/5 Codice Tipo Prezzo € Conf.
Unit/Box
Price €
Code
Size
385 0266 1”1/4 1/5 385 0285 1” 1/8
385 0286 1”1/4 1/5
DETTAGLIO BY-PASS DIFERENZIALE
DETAIL DIFFERENTIAL BY-PASS
Nei sistemi radianti i circuiti di
distribuzione sono intercettabili
tramite l’impiego di servocomandi
elettrotermici.
La progressiva riduzione di portata, a
causa della parziale o totale chiusura dei
singoli circuiti, provoca l’aumento della
pressione differenziale fino al possibile
insorgere di rumorosità, disomogeneità
di temperatura, alte velocità del fluido e
sbilanciamento idraulico dell’impianto.
Il kit by-pass differenziale introdotto
nei collettori Tiemme permette di
mantenere equilibrata la pressione
dell’intero sistema.
In radiant systems, the distribution circuits can be intercepted
using electrothermal servo controls.
The gradual reduction in flow rate, due to partial or total
closure of the individual circuits, causes an increase in the
differential pressure until noise and uneven temperatures,
high fluid speeds and hydraulic imbalance in the system may
occur.
The differential by -pass kit introduced in the Tiemme
manifolds allows the pressure of the entire system to be kept
in balance.

ESEMPIO DI UTILIZZO
EXAMPLE OF USE
3895KPF
3049I
9567
3895G 212 0043 3049KIT01

1513

3895KCL

212 0042
3895KHT 3049KIT02D
9567
9567
3050I
3890BV
Cod. 195 0002 (x2)

411
