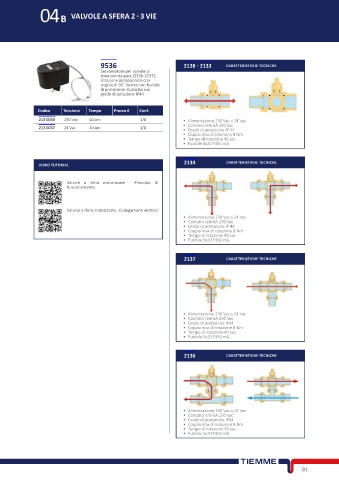

Page 95 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

04B VALVOLE A SFERA 2 - 3 VIE

9536 2138 - 2133 CARATTERISTICHE TECNICHE
Servomotore per valvole di
zona con by-pass (2136-2137);
rotazione bidirezionale con
angolo di 90° fornito con fusibile
di protezione. Custodia con
grado di potezione IP44

Codice Tensione Tempo Prezzo € Conf.
213 0030 230 Vac 40 sec 1/8 • Alimentazione 230 Vac o 24 Vac
213 0037 24 Vac 40 sec 1/8 • Contatto relé 6A 250 Vac
• Grado di protezione IP 44
• Coppia max di rotazione 8 Nm
• Tempo di rotazione 40 sec.
• Fusibile 5x20 F350 mA

2134 CARATTERISTICHE TECNICHE
VIDEO TUTORIAL

Valvole a sfera motorizzate - Principio di
funzionamento

Valvole a sfera motorizzate - Collegamenti elettrici
• Alimentazione 230 Vac o 24 Vac
• Contatto relé 6A 250 Vac
• Grado di protezione IP 44
• Coppia max di rotazione 8 Nm
• Tempo di rotazione 80 sec.
• Fusibile 5x20 F350 mA.

2137 CARATTERISTICHE TECNICHE

• Alimentazione 230 Vac o 24 Vac
• Contatto relé 6A 250 Vac
• Grado di protezione IP44
• Coppia max di rotazione 8 Nm
• Tempo di rotazione 40 sec.
• Fusibile 5x20 F350 mA

2136 CARATTERISTICHE TECNICHE

• Alimentazione 230 Vac o 24 Vac
• Contatto relé 6A 250 Vac
• Grado di protezione IP44
• Coppia max di rotazione 8 Nm
• Tempo di rotazione 40 sec.
• Fusibile 5x20 F350 mA

81
