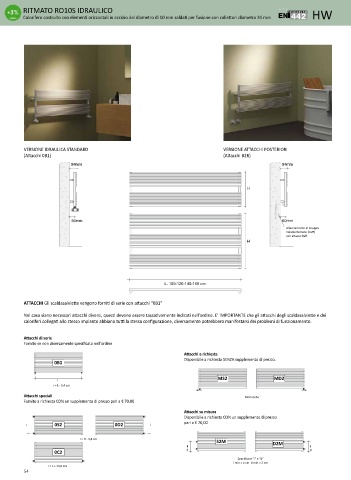

Page 54 - TUBES - LISTINO 2023

RITMATO RO10S IDRAULICO
Calorifero costruito con elementi orizzontali in acciaio del diametro di 10 mm saldati per fusione con collettori diametro 34 mm HW

VERSIONE IDRAULICA STANDARD VERSIONE ATTACCHI POSTERIORI
(Attacchi 0B1) (Attacchi B2R)
84mm H 84mm

60mm 60mm
Allacciamento al Gruppo
Valvole Remoto (GVR)
con attacco B2R
H

L. 100-120-140-160 cm

ATTACCHI Gli scaldasalviette vengono forniti di serie con attacchi “0B1”

Nel caso siano necessari attacchi diversi, questi devono essere tassativamente indicati nell’ordine. E’ IMPORTANTE che gli attacchi degli scaldasalviette e dei
caloriferi collegati allo stesso impianto abbiano tutti la stessa configurazione, diversamente potrebbero manifestarsi dei problemi di funzionamento.

Attacchi di serie
Fornito se non diversamente specificato nell’ordine

Attacchi a richiesta
Disponibile a richiesta SENZA supplemento di prezzo.
0B1

MS2 MD2
i
i = L - 3,4 cm

Attacchi speciali Monotubo
Fornito a richiesta CON un supplemento di prezzo pari a € 70,00

Attacchi su misura
Disponibile a richiesta CON un supplemento di prezzo
i 0S2 0D2 i pari a € 70,00

i = H - 3,8 cm
S2M D2M
i i
0C2 d d
Specificare “i” e “d”
i min = 5 cm d min = 2 cm
i = L + 13,8 cm
54
