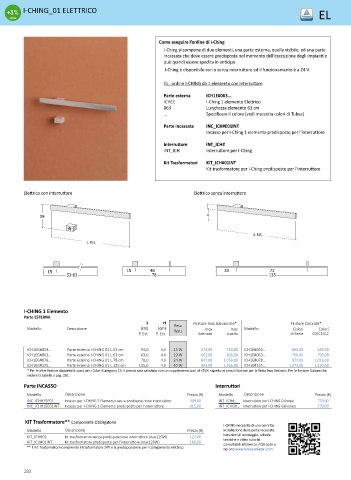

Page 282 - TUBES - LISTINO 2023

I-CHING_01 ELETTRICO EL

Come eseguire l’ordine di I-Ching
I-Ching si compone di due elementi, una parte esterna, quella visibile, ed una parte
incassata che deve essere predisposta nel momento dell’esecuzione degli impianti e
può quindi essere spedita in anticipo.
I-Ching è disponibile con o senza interruttore ed il funzionamento è a 24 V.

Es.: ordine I-CHING da 1 elemento con interruttore
Parte esterna ICH1E#063...
ICH1E I-Ching 1 elemento Elettrico
063 Lunghezza elemento 63 cm
... Specificare il colore (vedi mazzetta colori di Tubes)

Parte incassata INC_ICH#E01INT
Incasso per I-Ching 1 elemento predisposto per l’interruttore
Interruttore INT_ICH#
INT_ICH Interruttore per I-Ching
Kit Trasformatori KIT_ICH#01INT
Kit trasformatore per I-Ching predisposto per l’interruttore

Elettrico con interruttore Elettrico senza interruttore

19 4

L. Est.
L. Est.

15 15 48 33 72
53-63 78 135

I-CHING 1 Elemento
Parte ESTERNA
L H Finiture Inox Galvaniche* Finiture Colorate*
Modello Descrizione (cm) (cm) Resa Inox Inox Modello Colori Colori
Watt
P. Est. P. Est. Satinato Lucido di Serie C0/C1/C2

ICH1EG#053… Parte esterna I-CHING 01 L.53 cm 53,0 4,0 15 W 574,00 718,00 ICH1E#053… 660,00 689,00
ICH1EG#063… Parte esterna I-CHING 01 L.63 cm 63,0 4,0 19 W 661,00 826,00 ICH1E#063… 760,00 793,00
ICH1EG#078… Parte esterna I-CHING 01 L.78 cm 78,0 4,0 24 W 847,00 1.059,00 ICH1E#078… 974,00 1.016,00
ICH1EG#135… Parte esterna I-CHING 01 L.135 cm 135,0 4,0 40 W 933,00 1.166,00 ICH1E#135… 1.073,00 1.120,00
* Per le altre finiture disponibili, ossia per i Colori Categoria C3, il prezzo sarà calcolato con un supplemento pari al +25% rispetto ai prezzi illustrati per la finita Inox Satinato. Per le finiture Galvaniche,
vedere la tabella a pag. 281.
Parte INCASSO Interruttori

Modello Descrizione Prezzo (€) Modello Descrizione Prezzo (€)
INC_ICH#15E01 Incasso per I-CHING 1 Elemento senza predisposizione interruttore 309,00 INT_ICH#… Interruttore per I-CHING Colorato 279,00
INC_ICH#15E01INT Incasso per I-CHING 1 Elemento predisposto per l’interruttore 315,00 INT_ICHG#… Interruttore per I-CHING Galvanico 279,00

KIT Trasformatore** Componente Obbligatorio
I-CHING necessita di una corretta
Modello Descrizione Prezzo (€) installazione della parte incassata.
KIT_ICH#01 Kit trasformatore senza predisposizione interruttore (max120W) 127,00 Istruzioni di montaggio, schede
KIT_ICH#01INT Kit trasformatore predisposto per l’interruttore (max120W) 168,00 tecniche e video tutorial
consultabili attraverso il QR code o
** Il Kit Trasformatore comprende il trasformatore 24V e la predisposizione per i collegamento elettrico
nel sito www.tubesradiatori.com.
