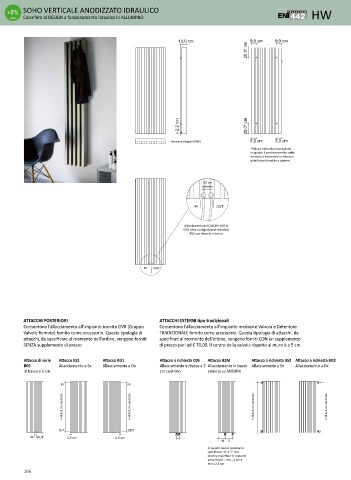

Page 166 - TUBES - LISTINO 2023

SOHO VERTICALE ANODIZZATO IDRAULICO
Calorifero di DESIGN a funzionamento idraulico in ALLUMINIO HW

13,0 cm 9,0 cm 9,0 cm
20,0* cm

9,0 cm

2,2 cm 20,0* cm

Versione Singola (SHV) 9,0 cm 9,0 cm
*Misura indicativa (consigliata)
in quanto il posizionamento della
mensola è scorrevole in altezza e
quindi posizionabile a piacere.

5,0 cm
IN OUT centrato

IN OUT

Allacciamento del CALORIFERO al
GVR nella configurazione standard
R05 con attacchi in basso

IN OUT

ATTACCHI POSTERIORI ATTACCHI ESTERNI tipo tradizionali
Consentono l’allacciamento all’impianto tramite GVR (Gruppo Consentono l’allacciamento all’impianto mediante Valvola e Detentore
Valvole Remoto) fornito come accessorio. Questa tipologia di TRADIZIONALE fornito come accessorio. Questa tipologia di attacchi, da
attacchi, da specificare al momento dell’ordine, vengono forniti specificati al momento dell’ordine, vengono forniti CON un supplemento
SENZA supplemento di prezzo di prezzo pari ad € 70,00. Il centro della valvola rispetto al muro è a 5 cm.

Attacco di serie Attacco RS1 Attacco RD1 Attacco a richiesta C05 Attacco B2M Attacco a richiesta 0S2 Attacco a richiesta 0D2
R05 Allacciamento a Sx Allacciamento a Dx Allacciamento in basso a 5 Allacciamento in basso Allacciamento a Sx Allacciamento a Dx
in basso a 5 cm cm centrato esterno su MISURA

IN IN
I=H-4,0 cm centrato I=H-4,0 cm centrato I=H-4,4 cm centrato I=H-4,4 cm centrato

OUT OUT
IN OUT 4,5 cm 4,5 cm
d i
in questo caso è necessario
specificare “d” e “i” che
devono rispettare le seguenti
prescrizioni: i min.=5 cm d
min.=2,5 cm
166
