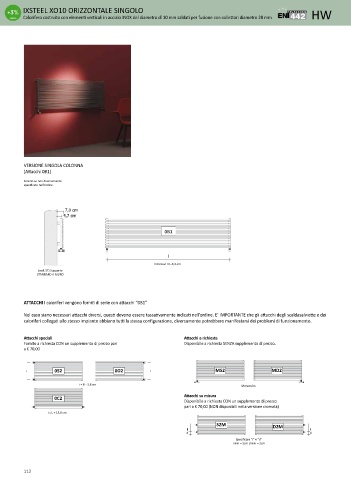

Page 112 - TUBES - LISTINO 2023

IXSTEEL XO10 ORIZZONTALE SINGOLO
Calorifero costruito con elementi verticali in acciaio INOX del diametro di 10 mm saldati per fusione con collettori diametro 28 mm HW

VERSIONE SINGOLA COLONNA
(Attacchi 0B1)

Fornito se non diversamente
specificato nell’ordine.

7,0 cm 7,2 cm
4,7 cm 4,8 cm

0B1

i
Interasse I=L-3,4 cm
(cod. ST) Supporto
STANDARD A MURO

ATTACCHI I caloriferi vengono forniti di serie con attacchi “0B1”

Nel caso siano necessari attacchi diversi, questi devono essere tassativamente indicati nell’ordine. E’ IMPORTANTE che gli attacchi degli scaldasalviette e dei
caloriferi collegati allo stesso impianto abbiano tutti la stessa configurazione, diversamente potrebbero manifestarsi dei problemi di funzionamento.

Attacchi speciali Attacchi a richiesta
Fornito a richiesta CON un supplemento di prezzo pari Disponibile a richiesta SENZA supplemento di prezzo.
a € 70,00

i 0S2 0D2 i MS2 MD2

i = H - 3,8 cm Monotubo
0C2 Attacchi su misura
Disponibile a richiesta CON un supplemento di prezzo
pari a € 70,00 (NON disponibili nella versione cromata)
i = L + 13,8 cm
S2M D2M
i i
d d
Specificare “i” e “d”
i min = 5cm d min = 2cm

112
