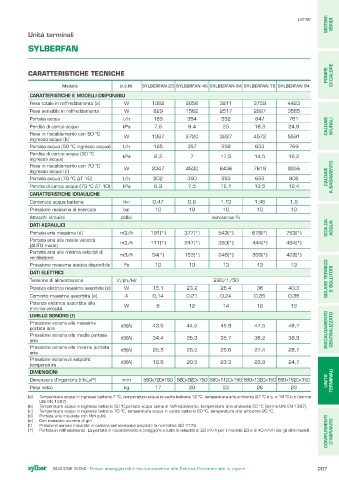

Page 209 - SYLBER - LISTINO MAGGIO 2024

SISTEMI IBRIDI
LISTINO

Unità terminali

SYLBERFAN

POMPE DI CALORE
CARATTERISTICHE TECNICHE

Modello U.d.M. SYLBERFAN 23 SYLBERFAN 45 SYLBERFAN 64 SYLBERFAN 76 SYLBERFAN 94
CARATTERISTICHE E MODELLI DISPONIBILI
Resa totale in raffreddamento (a) W 1062 2056 3211 3759 4423
Resa sensibile in raffreddamento W 829 1562 2517 2997 3565
Portata acqua l/h 183 354 552 647 761
Perdita di carico acqua kPa 7,6 8,4 23 18,3 24,8 CALDAIE MURALI
Resa in riscaldamento con 50 °C
ingresso acqua (b) W 1387 2720 3827 4572 5591
Portata acqua (50 °C ingresso acqua) l/h 185 357 558 653 769
Perdita di carico acqua (50 °C kPa 6,3 7 17,5 14,5 19,2
ingresso acqua)
Resa in riscaldamento con 70 °C W 2347 4530 6436 7619 9356
ingresso acqua (c)
Portata acqua (70 °C ΔT 10) l/h 202 390 553 655 805 CALDAIE A BASAMENTO
Perdita di carico acqua (70 °C ΔT 10) kPa 6,9 7,5 16,1 13,5 19,4
CARATTERISTICHE IDRAULICHE
Contenuto acqua batteria litri 0,47 0,8 1,13 1,46 1,8
Pressione massima di esercizio bar 10 10 10 10 10
Attacchi idraulici pollici eurokonus ¾
DATI AERAULICI SCALDA ACQUA
Portata aria massima (d) m3/h 191(*) 377(*) 543(*) 678(*) 763(*)
Portata aria alla media velocità m3/h 111(*) 247(*) 360(*) 444(*) 484(*)
(AUTO mode)
Portata aria alla minima velocità di m3/h 54(*) 153(*) 246(*) 366(*) 422(*)
ventilazione
Pressione massima statica disponibile Pa 10 10 13 13 13
DATI ELETTRICI
Tensione di alimentazione V/ph/Hz 230/1/50 SOLARE TERMICO E BOLLITORI
Potenza elettrica massima assorbita (e) W 15,1 23,2 26,4 36 40,3
Corrente massima assorbita (e) A 0,14 0,21 0,24 0,35 0,38
Potenza elettrica assorbita alla W 6 12 14 18 19
minima velocità
LIVELLO SONORO (f)
Pressione sonora alla massima dB(A) 43,6 44,5 46,9 47,5 48,7
portata aria RISCALDAMENTO CENTRALIZZATO
Pressione sonora alla media portata
aria dB(A) 34,4 35,3 35,7 36,2 38,9
Pressione sonora alla minima portata dB(A) 25,3 26,5 26,6 27,4 28,7
aria
Pressione sonora al setpoint dB(A) 19,8 20,5 23,3 23,8 24,7
temperatura
DIMENSIONI
Dimensioni d'ingombro (H×L×P) mm 580x720x150 580×920×150 580×1120×150 580×1320×150 580×1520×150 UNITA’ TERMINALI
Peso netto kg 17 20 23 26 29
(a) Temperatura acqua in ingresso batteria 7 °C, temperatura acqua in uscita batteria 12 °C, temperatura aria ambiente 27 °C b.s. e 19 °C b.u.(norma
UNI EN 1397).
(b) Temperatura acqua in ingresso batteria 50 °C,portata acqua come in raffreddamento, temperatura aria ambiente 20 °C (norma UNI EN 1397).
(c) Temperatura acqua in ingresso batteria 70 °C, temperatura acqua in uscita batteria 60 °C, temperatura aria ambiente 20 °C.
(d) Portata aria misurata con filtri puliti.
COMPLEMENTI D’IMPIANTO
(e) Con massimo numero di giri.
(f) Pressione sonora misurata in camera semianecoica secondo la normativa ISO 7779.
(*) Portata in raffredamento. La portata in riscaldamento è (maggiore a tutte le velocità) di 20 m³/h per il modello 23 e di 40 m³/h per gli altri modelli.

EDIZIONE 2024 - Prezzi assoggettabili esclusivamente alla Politica Commerciale in vigore 207
