Page 184 - SAMSUNG - DVM S

02

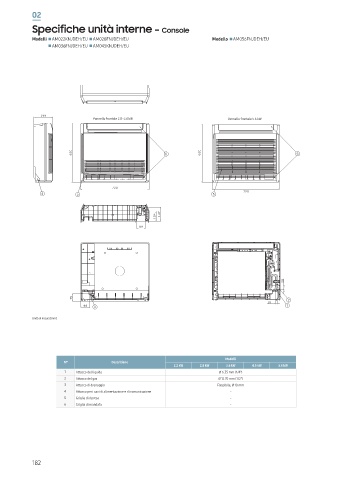

Specifiche unità interne - Console
Modelli AM022KNJDEH/EU AM028FNJDEH/EU Modello AM056FNJDEH/EU
AM036FNJDEH/EU AM045KNJDEH/EU

Pannello frontale 2.8~3.6 kW Pannello frontale 5.6 kW

Unità di misura [mm]

Modelli
N° Descrizione
2.2 kW 2.8 kW 3.6 kW 4.5 kW 5.6 kW
1 Attacco del liquido Ø 6.35 mm (1/4")
2 Attacco del gas Ø 12.70 mm (1/2")
3 Attacco di drenaggio Flessibile, Ø 18 mm
4 Attacco per i cavi di alimentazione e di comunicazione -
5 Griglia di ripresa -
6 Griglia di mandata -

182
