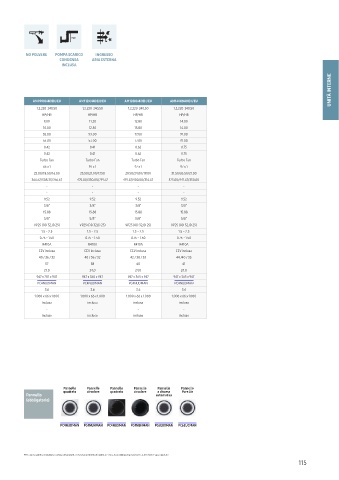

Page 117 - SAMSUNG - DVM S

NO POLVERE POMPA SCARICO INGRESSO
CONDENSA ARIA ESTERNA
INCLUSA
UNITÀ INTERNE

MODELLO AM045KN4DEH/EU AM056KN4DEH/EU AM071KN4DEH/EU AM090KN4DEH/EU AM112KN4DEH/EU AM128KN4DEH/EU AM140KN4DEH/EU
Alimentazione , , , z 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50
Modalità - HP/HR HP/HR HP/HR HP/HR HP/HR HP/HR HP/HR
Capacità Capacità Raffrescamento kW 4.50 5.60 7.10 9.00 11.20 12.80 14.00
nominale Riscaldamento kW 5.00 6.30 8.00 10.00 12.50 13.80 16.00
Potenza assorbita Raffrescamento W 26.00 30.00 34.00 55.00 53.00 77.00 91.00
nominale Riscaldamento 26.00 30.00 34.00 55.00 53.00 77.00 91.00
Assorbimento
Corrente assorbita Raffrescamento 0.18 0.21 0.25 0.42 0.41 0.62 0.75
nominale Riscaldamento A 0.18 0.21 0.25 0.42 0.41 0.62 0.75
Tipo - Turbo Fan Turbo Fan Turbo Fan Turbo Fan Turbo Fan Turbo Fan Turbo Fan
Motore
Output W 65 x 1 65 x 1 65 x 1 65 x 1 97 x 1 97 x 1 97 x 1
3
m /min 14.50/13.50/12.50 16.00/14.50/13.50 18.00/16.00/14.00 22.00/18.50/16.00 25.50/21.00/17.50 29.50/24.00/19.00 31.50/26.50/21.00
Ventilatore Portata aria Alta / Media / Bassa
l/s 241.67/225.00/208.33 266.67/241.67/225 300.00/266.67/233.33 366.67/308.33/266.67 425.00/350.00/291.67 491.67/400.00/316.67 525.00/441.67/350.00
mmH 2 O - - - - - - -
Pressione statica esterna Min. / Std. / Max.
Pa - - - - - - -
, mm 6.35 6.35 9.52 9.52 9.52 9.52 9.52
Tubazione liquido
, inch 1/4" 1/4" 3/8" 3/8" 3/8" 3/8" 3/8"
Tubazioni
frigorifere Tubazione gas , mm 12.70 12.70 15.88 15.88 15.88 15.88 15.88
, inch 1/2" 1/2" 5/8" 5/8" 5/8" 5/8" 5/8"
Scarico condensa , mm VP25 (OD 32,ID 25) VP25 (OD 32,ID 25) VP25 (OD 32,ID 25) VP25 (OD 32,ID 25) VP25 (OD 32,ID 25) VP25 (OD 32,ID 25) VP25 (OD 32,ID 25)
Cavi Cavo alimentazione < 20m mm 2 1.5 ~ 2.5 1.5 ~ 2.5 1.5 ~ 2.5 1.5 ~ 2.5 1.5 ~ 2.5 1.5 ~ 2.5 1.5 ~ 2.5
collegamento Cavo comunicazione mm 2 0.75 ~ 1.50 0.75 ~ 1.50 0.75 ~ 1.50 0.75 ~ 1.50 0.75 ~ 1.50 0.75 ~ 1.50 0.75 ~ 1.50
Tipo - R410A R410A R410A R410A R410A R410A R410A
Refrigerante
Controllo - EEV inclusa EEV inclusa EEV inclusa EEV inclusa EEV inclusa EEV inclusa EEV inclusa
Pressione sonora Alta / Media / Bassa dB(A) 33 / 31 / 29 34 / 32 / 29 36 / 33 / 30 40 / 36 / 32 40 / 36 / 32 42 / 38 / 33 44 /40 / 35
Rumorosità
Potenza sonora Alta / Media / Bassa dB(A) 50 51 53 57 58 60 61
Peso netto kg 21.0 21.0 21.0 21.0 24.0 24.0 24.0
Dimensionali
Dimensioni nette (LxAxP) mm 947 x 281 x 947 947 x 281 x 947 947 x 281 x 947 947 x 281 x 947 947 x 365 x 947 947 x 365 x 947 947 x 365 x 947
Modello pannello - PC4NUDMAN PC4NUDMAN PC4NUDMAN PC4NUDMAN PC4NUDMAN PC4NUDMAN PC4NUDMAN
Pannello Peso netto pannello kg 3.6 3.6 3.6 3.6 3.6 3.6 3.6
Dimensioni nette (LxAxP) mm 1.000 x 66 x 1.000 1.000 x 66 x 1.000 1.000 x 66 x 1.000 1.000 x 66 x 1.000 1.000 x 66 x 1.000 1.000 x 66 x 1.000 1.000 x 66 x 1.000
Pompa - inclusa inclusa inclusa inclusa inclusa inclusa inclusa
Accessori Pompa sollevamento condensa
standard Prevalenza mmH 2 O - - - - - - -
inclusi
Filtro aria - incluso incluso incluso incluso incluso incluso incluso

Pannello Pannello Pannello Pannello Pannello Pannello
quadrato circolare quadrato circolare a discesa Pure Air
Pannello automatica
(obbligatorio)

PC4NUDMAN PC4NUNMAN PC4NBDMAN PC4NBNMAN PC6EUXMAN PC6EUCMAN

er la nostra politica di miglioria continua dei prodotti, ci riserviamo il diritto di modificare senza alcun obbligo di preavviso le caratteristiche sopra riportate.
115
