Page 39 - ROCA - PIATTI DOCCIA E VASCHE

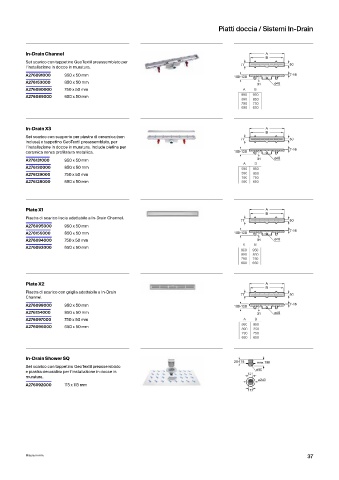

Piatti doccia / Sistemi In-Drain

In-Drain Channel A
B
Set scarico con tappetino GeoTextil preassemblato per
77 50
l’installazione in docce in muratura.
A276091000 950 x 50 mm 7-16
100-130
A276153000 850 x 50 mm
31 ø40
A276090000 750 x 50 mm A B
990 950
A276089000 650 x 50 mm 890 850
790 750
690 650

In-Drain X3 A
B
Set scarico con supporto per piastra di ceramica (non
77 50
inclusa) e tappetino GeoTextil preassemblato, per
l’installazione in docce in muratura. Include pletina per 7-16
ceramica senza profilatura metallica. 100-130
31 ø40
A276131000 950 x 50 mm
A B
A276130000 850 x 50 mm 990 950
890 850
A276129000 750 x 50 mm
790 750
A276128000 650 x 50 mm 690 650

Plate X1 A
B
Piastra di scarico liscia adattabile a In-Drain Channel.
77 50
A276095000 950 x 50 mm
7-16
A276155000 850 x 50 mm 100-130
A276094000 750 x 50 mm 31 ø40
A B
A276093000 650 x 50 mm 990 950
890 850
790 750
690 650

Plate X2 A
B
Piastra di scarico con griglia adattabile a In-Drain 77 50
Channel.
A276098000 950 x 50 mm 100-130 7-16
A276154000 850 x 50 mm 31 ø40
A276097000 750 x 50 mm A B
990 950
A276096000 650 x 50 mm 890 850
790 750
690 650

In-Drain Shower SQ
20-115 max.190
Set scarico con tappetino GeoTextil preassemblato
ø50
e piastra decorativa per l’installazione in docce in
121
muratura.
ø240
A276092000 113 x 113 mm
112

Misure in mm.
37
