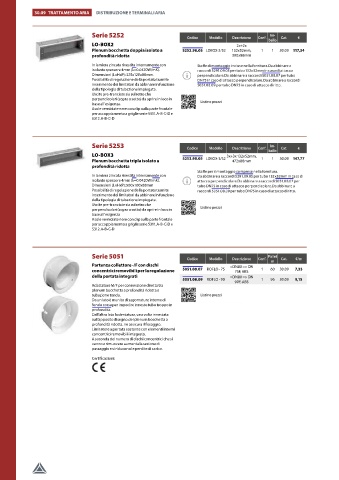

Page 566 - RBM - LISTINO 2024

536 30.09 trattamento aria distriBuzione e terminali aria

Serie 5252 Codice Modello Descrizione Conf. Im- Cat. €
LO-BOX2 2x+2x ballo
plenum bocchetta doppia isolato a 5252.98.05 LOBOX-2/52 132x52mm, 1 1 30.09 117,34
profondità ridotta 300x88mm
In lamiera zincata rivestita internamente con Staffe di montaggio incluse nella fornitura.Da abbinare a
isolante spessore 4mm (λ=0.0420W/mK). raccordi 5291.09.05 per tubo 132x52mm in caso di attacco
Dimensioni (LxHxP): 325x120x88mm. perpendicolare.Da abbinare a raccordi 5051.08.07 per tubo
Possibilità di regolazione della portata tramite DN75 in caso di attacco perpendicolare.Da abbinare a raccordi
inserimento dei limitatori da abbinare in funzione 5051.08.09 per tubo DN75 in caso di attacco diritto.
della tipologia di tubazione impiegata.
Uscite pre-tranciate sia sul retro che
perpendicolari (sopra o sotto) da aprire in loco in
base all'esigenza. Listino prezzi
Asole verniciate nere con clip sulla parte frontale
per accoppiamento a griglie serie 5311.A-B-C-D e
5312.A-B-C-D

Serie 5253 Codice Modello Descrizione Conf. Im- Cat. €
LO-BOX3 3x+3x 132x52mm, ballo
plenum bocchetta tripla isolato a 5253.98.05 LOBOX-3/52 472x88mm 1 1 30.09 147,77
profondità ridotta
Staffe per il montaggio comprese nella fornitura.
In lamiera zincata rivestita internamente con Da abbinare a raccordi 5291.09.05 per tubo 132x52mm in caso di
isolante spessore 4mm (λ=0.0420W/mK). attacco perpendicolare.Da abbinare a raccordi 5051.08.07 per
Dimensioni (LxHxP): 500x100x88mm tubo DN75 in caso di attacco perpendicolare.Da abbinare a
Possibilità di regolazione della portata tramite raccordi 5051.08.09 per tubo DN75 in caso di attacco diritto.
inserimento dei limitatori da abbinare in funzione
della tipologia di tubazione impiegata.
Uscite pre-tranciate sia sul retro che
perpendicolari (sopra o sotto) da aprire in loco in Listino prezzi
base all'esigenza
Asole verniciate nere con clip sulla parte frontale
per accoppiamento a griglie serie 5311.A-B-C-D e
5312.A-B-C-D

Serie 5051 Codice Modello Descrizione Conf. Pallet Cat. €/m

partenza collettore -/F con dischi =DN80 => DN m
concentrici removibili per la regolazione 5051.08.07 ROFLO - 75 75F, ABS 1 60 30.09 7,33
della portata integrati =DN80 => DN
5051.08.09 ROFLO - 90 90F, ABS 1 96 30.09 9,15
Adattatore M/F per connessione diretta tra
plenum bocchetta a profondità ridotta e
tubazione tonda. Listino prezzi
Da un lato è munito di sagomature interne di
fondo corsa per impedire innesto tubo troppo in
profondità.
Dall’altro lato la dentatura, una volta innestata
sull'apposito disegno del plenum bocchetta a
profondità ridotta, ne assicura il fissaggio.
Limitatore a portata costante con elementi interni
concentrici removibili integrato.
A seconda del numero di dischi concentrici che si
vanno a rimuovere aumenta la sezione di
passaggio e si riducono le perdite di carico.
Certificazioni:
