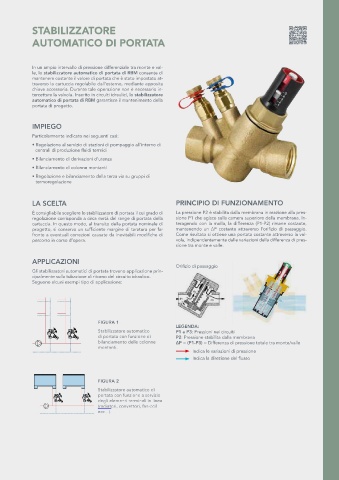

Page 411 - RBM - LISTINO 2024

22.01 Bilanciamento idraulico troncHetti di misurazione della portata 381

STABILIZZATORE

AUTOMATICO DI PORTATA

In un ampio intervallo di pressione differenziale tra monte e val-
le, lo stabilizzatore automatico di portata di RBM consente di
mantenere costante il valore di portata che è stato impostato at-
traverso la cartuccia regolabile dall’esterno, mediante apposita
chiave accessoria. Durante tale operazione non è necessario in-
tercettare la valvola. Inserito in circuiti idraulici, lo stabilizzatore
automatico di portata di RBM garantisce il mantenimento della
portata di progetto.

IMPIEGO
Particolarmente indicato nei seguenti casi:
• Regolazione al servizio di stazioni di pompaggio all’interno di
centrali di produzione fluidi termici
• Bilanciamento di derivazioni d’utenza
• Bilanciamento di colonne montanti
• Regolazione e bilanciamento della terza via su gruppi di
termoregolazione

LA SCELTA PRINCIPIO DI FUNZIONAMENTO
È consigliabile scegliere lo stabilizzatore di portata il cui grado di La pressione P2 è stabilita dalla membrana in reazione alla pres-
regolazione corrisponda a circa metà del range di portata della sione P1 che agisce sulla camera superiore della membrana. In-
cartuccia. In questo modo, al transito della portata nominale di teragendo con la molla, la differenza (P1-P2) rimane costante,
progetto, si conserva un sufficiente margine di taratura per far mantenendo un ∆P costante attraverso l’orifizio di passaggio.
fronte a eventuali correzioni causate da inevitabili modifiche di Come risultato si ottiene una portata costante attraverso la val-
percorso in corso d’opera. vola, indipendentemente dalle variazioni della differenza di pres-
sione tra monte e valle.

APPLICAZIONI
Orifizio di passaggio
Gli stabilizzatori automatici di portata trovano applicazione prin-
cipalmente sulla tubazione di ritorno del circuito idraulico.
Seguono alcuni esempi tipo di applicazione:

FIGURA 1
LEGENDA:
Stabilizzatore automatico P1 e P3: Pressioni nei circuiti
di portata con funzione di P2: Pressione stabilita dalla membrana
bilanciamento delle colonne ΔP = (P1-P3) = Differenza di pressione totale tra monte/valle
montanti.
Indica le variazioni di pressione
Indica la direzione del flusso

FIGURA 2
Stabilizzatore automatico di
portata con funzione a servizio
degli elementi terminali in linea
(radiatori, convettori, fan-coil
ecc...).
