separatori idraulici 11

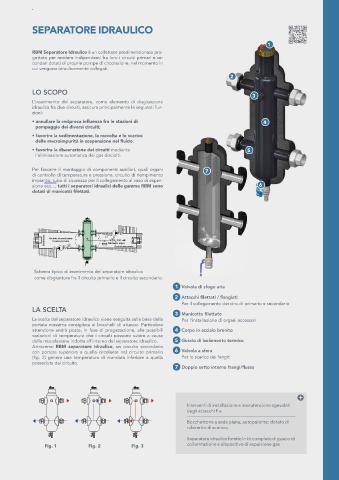

SEPARATORE IDRAULICO

1
RBM Separatore Idraulico è un collettore predimensionato pro-
gettato per rendere indipendenti fra loro i circuiti primari e se-
condari dotati di proprie pompe di circolazione, nel momento in
cui vengono idraulicamente collegati.
2

LO SCOPO
3
L’inserimento del separatore, come elemento di disgiunzione
idraulica fra due circuiti, assicura principalmente le seguenti fun-
zioni:
• annullare la reciproca influenza fra le stazioni di 4
pompaggio dei diversi circuiti;
• favorire la sedimentazione, la raccolta e lo scarico
delle macroimpurità in sospensione nel fluido;
• favorire la disaerazione dei circuiti mediante 5
l’eliminazione automatica dei gas disciolti.

Per favorire il montaggio di componenti ausiliari, quali organi 7
di controllo di temperatura e pressione, circuito di riempimento
impianto, tubo di sicurezza per il collegamento al vaso di espan-
sione ecc..., tutti i separatori idraulici della gamma RBM sono 6
dotati di manicotti filettati.

A C
N P
P
B D

Schema tipico di inserimento del separatore idraulico
come disgiuntore fra il circuito primario e il circuito secondario.
1 Valvola di sfogo aria
2 Attacchi filettati / flangiati
Per il collegamento dei circuiti primario e secondario
LA SCELTA
3 Manicotto filettato
La scelta del separatore idraulico viene eseguita sulla base della Per l’installazione di organi accessori
portata massima consigliata ai bocchelli di attacco. Particolare
attenzione andrà posta, in fase di progettazione, alle possibili 4 Corpo in acciaio brunito
variazioni di temperatura che i circuiti possono subire a causa
della miscelazione indotta all’interno del separatore idraulico. 5 Guscio di isolamento termico
Attraverso RBM separatore idraulico, un circuito secondario
con portata superiore a quella circolante nel circuito primario 6 Valvola a sfera
(fig. 2) genera una temperatura di mandata inferiore a quella Per lo scarico dei fanghi
posseduta dal circuito.
7 Doppio setto interno frangi/flusso

Interventi di installazione e manutenzione agevolati
dagli attacchi F a
Bocchettone a sede piana; autopulente: dotato di
rubinetto di scarico;

Separatore idraulico fornito in kit completo di guscio di
Fig. 1 Fig. 2 Fig. 3 coibentazione e dispositivo di espulsione gas
