168 06.01 riduzione della pressione riduttori di pressione a memBrana

RINOX

Riduttori regolatori di pressione
compensati a membrana a due sedi
in acciaio inox

I riduttori di pressione RBM Rinox trovano impiego negli im-
pianti idrotermosanitari, soprattutto per ridurre la pressione fra
la rete di distribuzione e le derivazioni d’utenza principale.
Le caratteristiche costruttive e il funzionamento a membrana
rendono RBM Rinox il prodotto ideale da utilizzare nei circuiti in
cui la pressione a monte può essere soggetta a forti oscillazioni
(fenomeno del colpo d’ariete).
La camera di compensazione presente nel riduttore consente di
evitare che tali fluttuazioni possano ripercuotersi sulla pressione Rispondenti a EN 1567 e omologati NF (misure 1/2” e 3/4”),
di taratura, mantenendola stabile. conformità ACS.

Membrana stampata (maggiore sensibilità - Compensato: le variazioni di pressione a monte sono
maggiore durata - frizioni molto ridotte) compensate, di conseguenza la taratura in uscita è
sempre costante
Doppia sede di tenuta in acciaio inox (protegge
organi in movimento - guida il movimento - Vasto campo di applicazione
maggiore sensibilità di regolazione - non intaccabile
dal calcare) Installabile in qualunque posizione: verticale,
orizzontale, diagonale e rivolto verso il basso
PN 40 bar: ideale per installazioni in edifici di altezza
elevata
Resistente ad alte temperature: temperatura di
esercizio max. 80°C

1

2 1 Attacco porta-manometro
2 Doppia sede di tenuta acciaio inox
3
3 Camera di compensazione
4 4 Membrana in gomma stampata
5 Molla di regolazione

5 6 Ghiera / vite di taratura

6

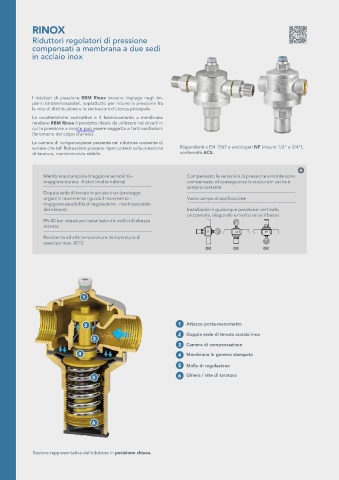

Sezione rappresentativa del riduttore in posizione chiusa.
