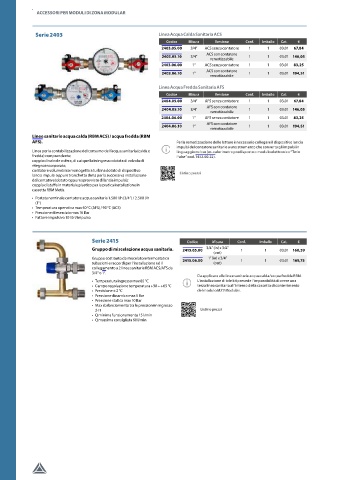

Page 136 - RBM - LISTINO 2024

106 accessori per moduli di zona modular

Serie 2403 Linea Acqua Calda Sanitaria ACS
Codice Misura Versione Conf. Imballo Cat. €
2403.05.00 3/4” ACS senza contatore 1 1 03.01 67,84
ACS con contatore
2403.05.10 3/4” 1 1 03.01 146,05
remotizzabile
2403.06.00 1” ACS senza contatore 1 1 03.01 83,25
ACS con contatore
2403.06.10 1” 1 1 03.01 194,51
remotizzabile
Linea Acqua Fredda Sanitaria AFS
Codice Misura Versione Conf. Imballo Cat. €
2404.05.00 3/4” AFS senza contatore 1 1 03.01 67,84
AFS con contatore
2404.05.10 3/4” 1 1 03.01 146,05
remotizzabile
2404.06.00 1” AFS senza contatore 1 1 03.01 83,25
AFS con contatore
2404.06.10 1” 1 1 03.01 194,51
remotizzabile
linee sanitarie acqua calda (rBm acs) / acqua fredda (rBm
aFs). Per la remotizzazione delle letture è necessario collegare il dispositivo lancia
impulsi del contatore sanitario a uno strumento che converta gli impulsi in
Linea per la contabilizzazione del consumo dell’acqua sanitaria (calda e linguaggio m-bus (es. calorimetro predisposto o modulo elettronico “Twin
fredda) comprendente: Pulse” cod. 1432.00.22).
coppia di valvole a sfera, di cui quella in ingresso dotata di valvola di
ritegno incorporata;
contatore volumetrico monogetto a turbina dotato di dispositivo
lancia impulsi oppure tronchetto dima per la successiva installazione Listino prezzi
del contatore (dotato oppure sprovvisto di lancia impulsi);
coppia di staffe in materiale plastico per la pratica installazione in
cassetta RBM Metis.
• Portata nominale contatore acqua sanitaria 1.500 l/h (3/4”) / 2.500 l/h
(1”)
• Temperatura operativa max 50 °C (AFS) / 90 °C (ACS)
• Pressione di esercizio max 16 Bar
• Fattore impulsivo 10 litri/impulso

Serie 2415 Codice Misura Conf. Imballo Cat. €
gruppo di miscelazione acqua sanitaria. 2415.05.00 3/4” (in) x 3/4” 1 1 03.01 160,59
(out)
Gruppo costituito da miscelatore termostatico 2415.06.00 1” (in) x 3/4” 1 1 03.01 169,75
tubazioni e raccordi per l’installazione ed il (out)
collegamento a 2 linee sanitarie RBM ACS/AFS da
3/4” o 1”.
Da applicare alle linee sanitarie acqua calda/acqua fredda RBM.
• Temperatura ingresso max 85 °C L’installazione di tale kit prevede l’impossibilità di avere una
• Campo regolazione temperatura +30 ÷ +65 °C terza linea sanitaria all’interno della cassetta di contenimento
• Precisione ± 2 °C del modulo MZ2 Modular.
• Pressione dinamica max 5 Bar
• Pressione statica max 10 Bar
• Max sbilanciamento tra le pressioni in ingresso
2÷1 Listino prezzi
• Q minima funzionamento 15 l/min
• Q massima consigliata 60 l/min
