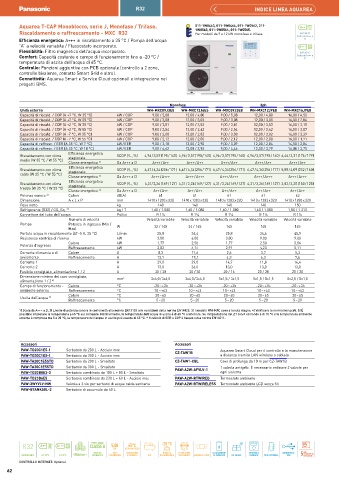

R32 INDICE LINEA AQUAREA

Aquarea T-CAP Monoblocco, serie J, Monofase / Trifase. 011-1W0463, 011-1W0464, 011-1W0562, 011- A++
Riscaldamento e raffrescamento - MXC R32 1W0563, 011-1W0564, 011-1W0565. Scala da A+++ a
ErP 55 °C
Per modelli da 9 e 12 kW monofase e trifase.
D
Efficienza energetica: A+++ in riscaldamento a 35 °C / Pompa dell'acqua ErP 55°C
"A" a velocità variabile / Flussostato incorporato. A+++
Flessibilità: Filtro magnetico dell'acqua incorporato. ErP 35 °C
Comfort: Capacità costante e campo di funzionamento fino a -20 °C / Scala da A+++ a
ErP 35°C
D
temperatura di uscita dell'acqua di 65 °C.
Controllo: Funzioni aggiuntive con PCB opzionale (controllo a 2 zone,
controllo bivalente, contatto Smart Grid e altro).
Connettività: Aquarea Smart e Service Cloud opzionali e integrazione nei
progetti BMS.
Monofase 3ph
Unità esterna WH-MXC09J3E5 WH-MXC12J6E5 WH-MXC09J3E8 WH-MXC12J9E8 WH-MXC16J9E8
Capacità di riscald. / COP (A +7 °C, W 35 °C) kW / COP 9,00 / 5,08 12,00 / 4,80 9,00 / 5,08 12,00 / 4,80 16,00 / 4,52
Capacità di riscald. / COP (A +7 °C, W 55 °C) kW / COP 9,00 / 3,08 12,00 / 3,05 9,00 / 3,08 12,00 / 3,05 16,00 / 2,86
Capacità di riscald. / COP (A +2 °C, W 35 °C) kW / COP 9,00 / 3,81 12,00 / 3,53 9,00 / 3,81 12,00 / 3,53 16,00 / 3,10
Capacità di riscald. / COP (A +2 °C, W 55 °C) kW / COP 9,00 / 2,54 12,00 / 2,42 9,00 / 2,54 12,00 / 2,42 16,00 / 2,07
Capacità di riscald. / COP (A -7 °C, W 35 °C) kW / COP 9,00 / 3,08 12,00 / 2,82 9,00 / 3,08 12,00 / 2,82 16,00 / 2,39
Capacità di riscald. / COP (A -7 °C, W 55 °C) kW / COP 9,00 / 2,12 12,00 / 2,00 9,00 / 2,12 12,00 / 2,00 16,00 / 1,71
Capacità di raffresc. / EER (A 35 °C, W 7 °C) kW / EER 9,00 / 3,18 12,00 / 2,90 9,00 / 3,09 12,00 / 2,84 14,50 / 2,84
Capacità di raffresc. / EER (A 35 °C, W 18 °C) kW / EER 9,00 / 4,62 12,00 / 3,95 9,00 / 4,46 12,00 / 3,79 16,00 / 3,75
Efficienza energetica
Riscaldamento con clima stagionale SCOP ( η, %) 4,96 / 3,57 (195 / 140) 4,96 / 3,57 (195 / 140) 4,96 / 3,57 (195 / 140) 4,96 / 3,57 (195 / 140) 4,46 / 3,31 (176 / 129)
s
medio (W 35 °C / W 55 °C)
Classe energetica 1) Da A+++ a D A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++
Efficienza energetica
Riscaldamento con clima stagionale SCOP ( η, %) 6,47 / 4,34 (256 / 171) 6,47 / 4,34 (256 / 171) 6,47 / 4,34 (256 / 171) 6,47 / 4,34 (256 / 171) 5,88 / 4,09 (232 / 160)
s
caldo (W 35 °C / W 55 °C)
Classe energetica 1) Da A+++ a D A+++ / A+++ A+++ / A+++ A+++ / A+++ A+++ / A+++ A+++ / A+++
Efficienza energetica
Riscaldamento con clima stagionale SCOP ( η, %) 4,31/ 3,26 (169 / 127) 4,31 / 3,26 (169 / 127) 4,31 / 3,26 (169 / 127) 4,31 / 3,26 (169 / 127) 3,83 / 3,20 (150 / 125)
s
freddo (W 35 °C / W 55 °C)
Classe energetica 1) Da A+++ a D A++ / A++ A++ / A++ A++ / A++ A++ / A++ A++ / A++
Potenza sonora 2) Calore dB(A) 61 61 61 61 63
Dimensione A x L x P mm 1410 x 1283 x 320 1410 x 1283 x 320 1410 x 1283 x 320 1410 x 1283 x 320 1410 x 1283 x 320
Peso netto kg 140 140 140 140 150
Refrigerante (R32) / CO Eq. 3) kg / T 1,60 / 1.080 1,60 / 1.080 1,60 / 1.080 1,60 / 1.080 1,80 / 1.215
2
Connettore del tubo dell'acqua Pollici R 1¼ R 1¼ R 1¼ R 1¼ R 1¼
Numero di velocità Velocità variabile Velocità variabile Velocità variabile Velocità variabile Velocità variabile
Pompa Potenza in ingresso (Min / W 32 / 145 34 / 145 145 145 145
Max)
Portata acqua in riscaldamento (∆T=5 K. 35 °C) L/min 25,8 34,4 25,8 34,4 45,9
Resistenza elettrica di riserva kW 3,00 6,00 3,00 9,00 9,00
Calore kW 1,77 2,50 1,77 2,50 3,54
Potenza d'ingresso Raffrescamento kW 2,83 4,14 2,91 4,23 5,11
Corrente di marcia e di Calore A 8,3 11,6 2,6 3,7 5,3
avviamento Raffrescamento A 13,1 19,1 4,3 6,3 7,6
Corrente 1 A 29,0 29,0 14,7 11,8 16,4
Corrente 2 A 13,0 26,0 13,0 13,0 13,0
Fusibile consigliato, alimentazione 1 / 2 A 30 / 30 30 / 30 20 / 16 20 / 20 20 / 20
Dimensione minima del cavo consigliata, mm² 3x4,0 / 3x4,0 3x4,0 / 3x4,0 5x1,5 / 3x1,5 5x1,5 / 5x1,5 5x2,5 / 5x1,5
alimentazione 1 / 2 4)
Campo di funzionamento - Calore °C -20 ~ +35 -20 ~ +35 -20 ~ +35 -20 ~ +35 -20 ~ +35
ambiente esterno Raffrescamento °C 10 ~ +43 10 ~ +43 10 ~ +43 10 ~ +43 10 ~ +43
Calore °C 20 ~ 65 20 ~ 65 20 ~ 65 20 ~ 65 20 ~ 65
Uscita dell’acqua 5)
Raffrescamento °C 5 ~ 20 5 ~ 20 5 ~ 20 5 ~ 20 5 ~ 20
1) Scala da A+++ a D. 2) Livello di potenza sonora in conformità alla norma EN12102 alle condizioni della norma EN14825. 3) I modelli WH-MXC sono a tenuta stagna. 4) Verificare le normative locali. 5) È
possibile impostare la temperatura a 65 °C sul comando. Normalmente, la temperatura dell'acqua in uscita è di 60 °C o inferiore. Se l'impostazione del ΔT con il comando è di 15 °C e la temperatura ambiente
esterna è compresa tra 5 e 20 °C, la temperatura dell'acqua in uscita può essere di 65 °C. * Il calcolo di EER e COP è basato sulla norma EN14511.
Accessori Accessori
PAW-TD20C1E5-1 Serbatoio da 200 L - Acciaio inox CZ-TAW1B Aquarea Smart Cloud per il controllo e la manutenzione
PAW-TD30C1E5-1 Serbatoio da 300 L - Acciaio inox a distanza tramite LAN wireless o cablata
PAW-TA20C1E5STD Serbatoio da 200 L - Smaltato CZ-TAW1-CBL Cavo di prolunga da 10 m per CZ-TAW1B
PAW-TA30C1E5STD Serbatoio da 300 L - Smaltato PAW-A2W-AFVLV-1 1 valvola antigelo. È necessario ordinare 2 valvole per
PAW-TD20B8E3-2 Serbatoio combinato da 185 L + 80 L - Smaltato ogni sistema
PAW-TD23B6E5 Serbatoio combinato da 230 L + 60 L - Acciaio inox PAW-A2W-RTWIRED Termostato ambiente
PAW-3WYVLV-HW Valvola a 3 vie per serbatoi di acqua calda sanitaria PAW-A2W-RTWIRELESS Termostato ambiente LCD senza fili
PAW-BTANK50L-2 Serbatoio di accumulo da 50 L

PUMPA ACQUA
R32 A++ A+++ CLASSE A 5,08 ACQUA IN USCITA -20 °C
65°C
COP
VELOCITÀ HIGH TEMPERATURA MODALITÀ FILTRO ACQUA COLLEGAMENTO CONTROLLO CONNETTIVITA' 5 ANNI
REFRIGERANTE ErP 55°C ErP 35°C AUTOMATICA PERFORMANCE DI MANDATA ACS RISCALDAMENTO CON MAGNETE SENSORE DI FLUSSO AL SERBATOIO KIT SOLARE AVANZATO WI-FI OPZIONALE BMS DI GARANZIA SUL
COMPRESSORE
CONTROLLO INTERNET: Optional.
