INDICE DIMENSIONALI AQUAREA DIMENSIONALI: AQUAREA

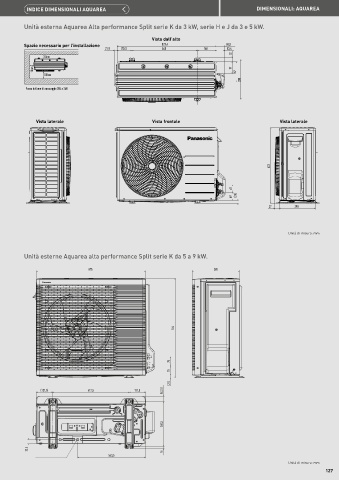

Unità esterna Aquarea Alta performance Split serie K da 3 kW, serie H e J da 3 e 5 kW.
Vista dall'alto
Spazio necessario per l'installazione 823,4 68,5
21,9 (124) 540 160 53,4
32
10cm
10cm 97
100cm 167
330
Passo bullone di ancoraggio 355 x 260
Vista laterale Vista frontale Vista laterale
622
61
(23)
69
37 298
Unità di misura: mm
Unità esterne Aquarea alta performance Split serie K da 5 a 9 kW.
875 380
796
75
75
(21)
(131,5) 612,5 131,5 (42,5)
360,5
33,5 16
543,5
Unità di misura: mm
