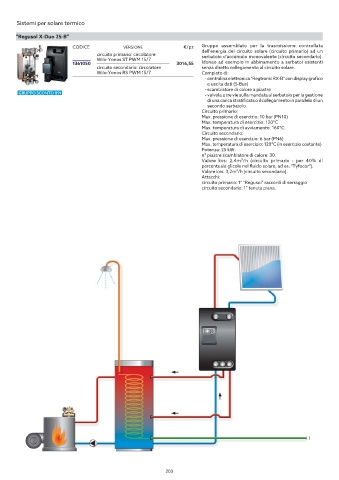

Page 205 - OVENTROP - LISTINO 05-2021
P. 205
Sistemi per solare termico
“Regusol X-Duo 25-B”
CODICE VERSIONE €/pz Gruppo assemblato per la trasmissione controllata
circuito primario: circolatore dell’energia del circuito solare (circuito primario) ad un
serbatoio d’accumulo monovalente (circuito secondario).
Wilo-Yonos ST PWM 15/7
1361050 3016,55 Idoneo ad esempio in abbinamento a serbatoi esistenti
circuito secondario: circolatore senza diretto collegamento al circuito solare.
Wilo-Yonos RS PWM 15/7 Completo di:
š Ŵ š ŵ £ Ī
e uscita dati (S-Bus)
- scambiatore di calore a piastre
GRUPPO SCONTO 091 - valvola a tre vie sulla mandata al serbatoio per la gestione
Ī
secondo serbatoio.
Circuito primario:
Max. pressione di esercizio: 10 bar (PN10)
Max. temperatura di esercizio: 120°C
Max. temperatura di avviamento: 160°C.
Circuito secondario:
Max. pressione di esercizio: 6 bar (PN6)
Max. temperatura di esercizio: 120°C (in esercizio costante).
Potenza: 25 kW.
n° piastre scambiatore di calore: 30.
Valore kvs: 2,4m³/h (circuito primario - per 40% di
ī Ŝ ş Ŵ £ŵƇş
Valore kvs: 3,2m³/h (circuito secondario).
Attacchi:
circuito primario: 1” “Regusol” raccordi di serraggio
circuito secondario: 1” tenuta piana.
229
203
