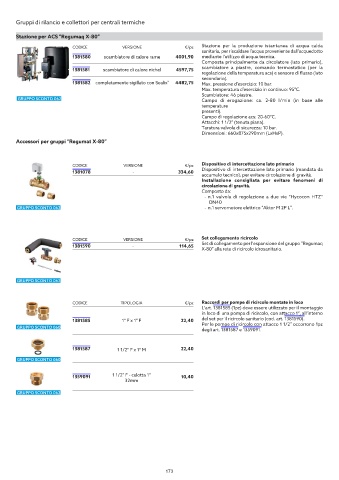

Page 175 - OVENTROP - LISTINO 05-2021

Gruppi di rilancio e collettori per centrali termiche

Stazione per ACS “Regumaq X-80”
CODICE VERSIONE €/pz Stazione per la produzione istantanea di acqua calda
sanitaria, per riscaldare l’acqua proveniente dall’acquedotto
1381580 scambiatore di calore rame 4001,90 mediante l’utilizzo di acqua tecnica.
Composta principalmente da circolatore (lato primario),
scambiatore a piastre, comando termostatico (per la
1381581 scambiatore di calore nichel 4597,75
regolazione della temperatura acs) e sensore di flusso (lato
secondario).
1381582 completamente sigillato con Sealix ® 4482,75 Max. pressione d’esercizio: 10 bar.
Max. temperatura d’esercizio in continuo: 95°C.
Scambiatore: 46 piastre.
GRUPPO SCONTO 062 Campo di erogazione: ca. 2-80 l/min (in base alle
temperature
presenti).
Campo di regolazione acs: 20-60°C.
Attacchi: 1 1/2” (tenuta piana).
Taratura valvola di sicurezza: 10 bar.
Dimensioni: 660x875x290mm (LxHxP).
Accessori per gruppi “Regumat X-80”

CODICE VERSIONE €/pz Dispositivo di intercettazione lato primario
Dispositivo di intercettazione lato primario (mandata da
1381078 - 334,60
accumulo tecnico), per evitare circolazione di gravità.
Installazione consigliata per evitare fenomeni di
circolazione di gravità.
Composto da:
- n.1 valvola di regolazione a due vie “Hycocon HTZ”
DN40
GRUPPO SCONTO 062 - n.1 servomotore elettrico “Aktor M 2P L”.

CODICE VERSIONE €/pz Set collegamento ricircolo
Set di collegamento per l’espansione del gruppo “Regumaq
1381590 - 114,65
X-80” alla rete di ricircolo idrosanitario.

GRUPPO SCONTO 062

CODICE TIPOLOGIA €/pz Raccordi per pompe di ricircolo montate in loco
L’art. 1381585 (1pz) deve essere utilizzato per il montaggio
in loco di una pompa di ricircolo, con attacco 1”, all’interno
del set per il ricircolo sanitario (cod. art. 1381590).
1381585 1” F x 1” F 22,40
Per le pompe di ricircolo con attacco 1 1/2” occorrono 1pz
GRUPPO SCONTO 060
degli art. 1381587 e 1359091.

1381587 1 1/2” F x 1” M 22,40
GRUPPO SCONTO 060

1359091 1 1/2” F - calotta 1” 10,40
32mm

GRUPPO SCONTO 062

191
173
